Самодельный универсальный буфер-накопитель для походов


Разместил 04.02.2012   nik34

Сделай сам nik34 прислал:

Самодельный универсальный буфер-накопитель для походов
В статье обобщен опыт разработки и изготовления походного универсального буфера для солнечной батареи. Приведены схемы и печатные платы. Даны результаты измерений КПД, а также особенности работы различных микросхем питания.






Поделиться этой страницей в:


Мотивом для написания данной статьи стало желание обобщить материалы по разработке и сборке универсального походного буфера-накопителя.

Хотелось собрать нечто универсальное внутри единого корпуса, чтобы внутри него помещались все преобразователи, входные и выходные. Чтобы была возможность без лишней волокиты в любом месте и в любое время подзарядить нужное мне устройство.

В том числе, я хожу в очень длительные походы (2-3 недели). Поэтому набор автономного питания просто необходим. Соглашусь, в продаже есть "Вампирчик". Но я не стал его покупать не из-за того что он дорогой или плохой, а только потому, что хотел сделать что-то своё. Да и под мои нужды "Вампирчик" явно не подходит. Например, некоторые функции в нём для меня избыточны, а некоторых, нужных мне, просто нет.

При выборе схем и чипов я не стал выбирать простые варианты, а выбрал сразу достойные микросхемы как в плане КПД, так и в по универсальности.

Мой набор автономных источников энергии следующий:

1. Складная солнечная батарея (НИИПП г.Томск) на 11 В 7.5 Вт (на сайте стоит 2.5 т.р.). Это вариант для жарких солнечных дней и для компактности.
2. Гибкая солнечная батарея на 13 В 11 Вт. Для затяжных походов в не особо солнечные дни. Но вариант отнюдь не компактный.
3. Резервная динамо зарядка FreeCharge 12 V. Я её переделал, заменив диоды внутри с 1 А на 2 А, а также добавив танталовые конденсаторы на 25 В 47 мкФ 10 шт. в параллель, и далее ограничитель напряжения на стабилитроне и транзисторе, который берёт нагрузку на себя, если перекрутить ручку, и напряжение превысит 20 В для защиты тантала. Если интенсивно крутить, то выдает рабочее напряжение 12 В и ток 1 А или 12…15 Вт электроэнергии.

Отсюда исходные данные для разработки буфера:

- Напряжение питания буфера находится в пределах 6…20 В.
- Ток в зависимости от разных факторов до 1 А при 12 В.
- Нужно вкачивать максимум 12 Вт мощности.

Далее я купил корпус для 4-х Li-Ion аккумуляторов размера 18650 с местом под электронику. Переделал контакты подпайкой перемычек, чтобы можно было соединить параллельно 4 шт. аккумуляторов. Их я приобрел Panasonic NCR18650A на 3100 мА. Сразу решил не экономить, и взять нормальные аккумуляторы. И ёмкость высокая, и прослужат дольше.

В случае, если девайс будет использоваться при отрицательных температурах, его можно перевести на LiFePo4 аккумуляторы, которые тоже выпускаются в размере 18650. Мы теряем в ёмкости в 3 раза, зато есть возможность эксплуатировать при минусовой температуре. С этой задачей "Вампирчик" бы не справился, т.к. LiFePo4 использовать не может. А в буфере схемы работают без проблем в диапазоне от 2 до 5,5 В. А "Вампирчик" только при напряжении выше 3 В на аккумуляторах.

Приведу список моих потребителей, что нужно заряжать:

1)     Мобильный телефон. 5 В 500 мА.
2)     Электронная книга. 5 В 1000 мА.
3)     Качественный lossless плейер. Жрет много при зарядке. 5 В 1500 мА.
4)     GPS навигатор. 2 АА аккумулятора. 2,9 В 600 мА.
5)     Фонарь на Li-Ion 2900 мА. 4,2 В 600 мА.
6)     Лазерная указка на синем 1 Вт ЛД на LiFePo4. 3,6 В 600 мА.
7)     Самодельный фонарь на 2 шт. LiFePo4. 3,6 В 600 мА.
8)     Цифровик. 4 АА аккумулятора. 5,8 В 600 мА.

Как видно, список большой. И для зарядки Li-Ion, LiFePo4 и пальчиковых АА вполне хватит тока заряда 600 мА (зарядка до 4 часов по времени не критична). А вот для USB устройств, требуется ток вплоть до 1,5 А. Тем более, очень часто придется заряжать по 2 устройства. И напряжение зарядки лежит в пределах 2.9…5.8 В. "Вампирчик" повышающий, и поэтому не выдаст 2.9 В, например.

Далее я рассмотрю все схемы, которые я использовал, и опишу их:

1. TPS63000.

Чип очень понравился тем, что работает в режиме как повышения, так и понижения. Работает в широком диапазоне входного напряжения от 1.8 до 5.5 В. С оптимальным КПД от 3 В до 5.5 В. На выходе можно получить любое напряжение от 0.5 до 6 В. Максимальный ток до 1.8 А. Обладает очень высоким КПД, т.к. внутри чипа интегрированы 4 ключа (не используется диод), и чип работает от ОДНОЙ катушки индуктивности.

Вот сама схема:

Самодельный универсальный буфер-накопитель для походов

Для ограничения тока используется схема на транзисторе BC857 и обвязка. На резисторе R9 = 0.33 Ома падает всего 0.2 В, т.е. потери минимальны, и находятся в пределах 3…7% потери от КПД.

Паять чип очень сложно - нужно подпаивать брюхо к текстолиту термофеном, и при этом следить, чтобы все ножки совпали с дорожками. При номинале резистора R9 в 0.33 Ома и 3 Ома в параллель зарядный ток получился 0,6 А.

Резисторы установки выходного напряжения R1 взял 51 кОм, R2 4.7 кОм. Напряжение получилось 5.9 В. И затем подпаял параллельно R1 DIP переключатель на 3 позиции (2.95 В, 3.6 В, 4.2 В). Итого 4 напряжения на выбор. Кому нужны другие значения, их можно посчитать по формуле, которая показана на схеме.

Разводку печатной платы тоже прилагаю (текстолит двухсторонний - в дырки вставляются медные жилки и спаиваются с обратной стороной для соединения с землей + теплооотвод):

Самодельный универсальный буфер-накопитель для походов Самодельный универсальный буфер-накопитель для походов

КПД получил следующий:

1. На выходе 5,3 В 0,52 А (почти не изменялось от входного напряжения). На входе 2,9 В - КПД 70%, 3,6 В - КПД
76%, 4,2 В - КПД 79%.

2. На выходе 2,85 В 0,55 А (почти не изменялось от входного напряжения). На входе 2,9 В - КПД 77%, 3,6 В - КПД
80%, 4,2 В - КПД 86%.

Как видно, КПД больше в понижающем режиме и маньше в повышающем - тем более, когда Uвх и Uвых сильно различаются. Но в целом я доволен результатом. Тем более, 7% КПД теряется на токоизмерительном резисторе при напряжении на выходе 3 В и 4% при 5.3 В на выходе.

Схема TPS63000 потребляла ток 13 мА, если напряжение   на  выходе  было  5,9  В.  Если  установить  2,95  В,  то потребление  станет не более 2...3 мА. Видимо, это особенность данного чипа.  Дополнительно зашунтировал резистор между FB и +Uвых керамикой на 7.5 пФ. Токопотребление ещё чуток понизилось, работает стабильнее.

2. TPS61030.

Повышающий преобразователь. Выжимает ток до 4 А!!! Обладает высоким КПД. И работает в диапазоне напряжений 1.8…5.5 В. На выходе я задал напряжение 5.04 В. Если на входе напряжение выше 3 В, то схема на выходе отдаст ток от 2 А и выше (выше напряжение на входе - выше макс. ток на выходе).

Сама схема:

Самодельный универсальный буфер-накопитель для походов
Самодельный универсальный буфер-накопитель для походов

В схеме ничего сложного - просто копия из даташита. Ещё я добавил RC цепочку между EN и GND. R = 20 кОм, C = 10 нФ. В схеме это не указано, но цепочка обязательна для "безглючной" работы.

А вот и печатная плата (текстолит односторонний, дырки можно не делать, с другой стороны платы я приклеил медную фольгу и подпаял к брюху чипа - просто было лень переделывать):

Самодельный универсальный буфер-накопитель для походов Самодельный универсальный буфер-накопитель для походов

Получил следующие измерения значений КПД:

При нагрузке до 1,5 А напряжение на выходе проседает максимум с 5,03 до 4,98 В. Можно считать, что не меняется. А при нагрузке 2,12 А оно просело до 4,84 В, и чип работал на пределе.

1)     На выходе 2,12 А. КПД 83,5%.
2)     На выходе 1,5 А. КПД 73%.
3)     На выходе 1,17 А. КПД 80%.
4)     На выходе 0,95. КПД 84%.
5)     На выходе 0,78 А. КПД 87%.

Что показалось мне странным, что при проседании напряжения на выходе КПД выше при более высоком токе. Тоже самое меня удивило, что в режиме софт старта при просадке выходного напряжения до 4.8 В и нагрузке 0.8 А я получил КПД аж 94%. Не знаю, с чем это связано.  Далее измерил потребление схемы при отключенном EN - оно составило 0 мА.  И без нагрузки - 0.18 мА. Причем ток периодически подскакивает до 0.34 мА. Напряжение на выходе без нагрузки скачет в пределах 5.02...5.05 В.

3. LTC4054.

Служит для зарядки буфера от USB 5 В 500 мА. Так скажем, небольшое дополнение, которое позволяет зарядить буфер от любого компьютера или USB зарядника, если под рукой не окажется мощного БП. Ток зарядки я выставил 450 мА. Правда, полное время заряда составит примерно 30 часов (для ёмкости 12 Ач).

Далее выкладываю саму схему и ее разводку. Чип LTC4054 можно вынуть из старых сотовых телефонов. Схему я подключил непосредственно к самому аккумулятору поверх всего остального, т.к. схема потребляет смешной ток ниже саморазряда аккумуляторов - 3 мкА (или 2-3 мА утечки в месяц). Схема много раз обсуждалась, поэтому лишь приведу только то, что сделал я:

Самодельный универсальный буфер-накопитель для походов

4. LM22679.

Главная схема для зарядки буфера. До этого я перепробовал очень много схем, и остановился именно на этом варианте. Например, у классической MC34063 с внешним ключом при входном напряжении 12 В и выходном 3.7 В 3 А слишком низкий КПД - в районе 65% и высокий нагрев диода, индуктивности (которая рассчитана на ток 5 А) и самого ключа. После этого я решил использовать синхронные преобразователи.

Пробовал ставить MP2307. Просто отличный чип - и КПД высокий (80-85%), и нагрев слабый при токе 3 А, но стоит только отключить источник питания, как с аккумулятора начнет потребляться 0.25 А тока на схему!!! А это недопустимо. Строить огород в виде диода или полевика на выходе не хотелось - и напряжение упадет, и обвеса много.

Далее я взял чип ST1S10. Тоже всем хорош, но КПД не такой высокий, как у MP2307, брюхо чипа очень сильно греется при работе и плюс я спалил их 3 шт. по неведомым мне причинам. Примерно на 3-ий раз после отключения источника питания и подключенном аккумуляторе чип дох. Хотя и при отключенном источнике с аккумулятора потреблялось всего-то 1…2 мА на чип. Есть еще один недостаток - это работа при входном напряжении не выше 18 В (от 19.5 В чип у меня уже сгорел).

В итоге я остановился на LM22679. Согласен, дорогой чип, но обладает хорошим КПД для классической схемы и есть возможность регулировки тока!!! От аккумулятора потребляет всего 1.5 мА, если отключен источник. Может отдавать ток до 5…7 А, но при этом греется, как утюг!!! Плюс он почти неубиваемый (сдохнет, если только полярность перепутать или напряжение превысить). Работает в широком диапазоне напряжений 4.5…40 В.

Есть и недостатки: разница между входным и выходным напряжением должна быть минимум 1.5...1.8 В (иначе схема автоматически отключается) и невысокий КПД при большом токе нагрузки.

КПД схемы получились следующие:

1) На входе 12 В. На выходе 3 В 2,8 А. КПД 75%.
2) На входе 6 В. На выходе 3 В 2,6 А. КПД 77%.
3) На входе 12 В. На выходе 3,7 В 2,6 А. КПД 84%.
4) На входе 7 В. На выходе 3,7 В 2 А. КПД 82%.
5) На входе 12 В. На выходе 3,7 В 1,2 А. КПД 85%.
6) На входе 6,5 В. На выходе 3,7 В 1,2 А. КПД 86%.

Отсюда видно, что при напряжении на аккумуляторах выше, чем 3 В, значения КПД нормальные. А ниже или равно 3 В они снижаются заметно. Также от напряжения на входе 6 В и 12 В значения КПД отличаются всего лишь на 2%. Т.е. КПД схемы находится на хорошем уровне.

Т.е. видно, что при низком выходном напряжении КПД заметно падает. Но это недостаток всех классических понижалок. У MC34063 с внешним ключом при таких же условиях КПД оказался вообще 60-65%.

Для  сравнения у синхронной ST1S10, которая еще до кучи не стабильна и грелась, как утюг, значения КПД были хуже:

Uвх = 12,21 В, Iвх = 0,58 А. Pвх = 7,08 Вт.
Uвых = 3,57 В, Iвых = 1,62 А. Pвых = 5,78 Вт.
КПД = 82%.

Uвх = 12,02 В, Iвх = 091 А. Pвх = 10,94 Вт.
Uвых = 3,57 В, Iвых = 2,37 А. Pвых = 8,46 Вт.
КПД = 77%.

Сравним  84% у LM22679 и 77% у ST1S10. Выигрыш аж на целых 7% в пользу LM22679. А уж про возможность регулировки тока у ЛМ-ки и работа на больших токах я и не говорю - она просто лучше. :) MC34063 со своими 65% КПД вообще отдыхает в сторонке. :)

Далее привожу саму схему:

Самодельный универсальный буфер-накопитель для походов

Мной был добавлен транзистор BC817-25 (от BC857, что на схеме я отказался) для того, чтобы не допустить просадку напряжения солнечной батареи - мы ограничиваем ток на выходе схемы, если напряжение на солнечной батарее падает ниже допустимого уровня.

Формула для расчета этого порога следующая:

Uпор. = Uоткр.*(1+R3/R4) = 0.6 * (1+200К/10К) = 12.6 В.

Uоткр. - это напряжение открывания транзистора BC817-25, и равно оно не 0.5 В, а 0.6 В. Это значение получено опытным путем при температуре 25 градусов. При температуре 75 гр.С оно равно 0.5 В, и напряжение ограничения будет равно не 12.6 В, а 10.5 В. Т.е. зависимость 2 мВ на градус. Это нужно учитывать при заряде от солнечной батареи, т.к. чем выше нагрев схемы, тем ниже это напряжение!

Поэтому я сделал "по умному" - один из порогов я задал 12 В (R3 = 950 Ом, R4 = 18 кОм) для 12 В солнечных батарей, а другой для солнечных батарей с рабочим напряжением 6…10 В (подстроечник на 100 кОм + обычный резистор 18 кОм - это все параллельно R4). Т.е. всегда есть возможность подкрутить второе положение.

Далее по элементам.

Индуктивность использовал на 4,7 мкГн 12 А. Модель IHLP5050CEER4R7M01. Очень плоская, но габаритная.

Диод взял MBR2545CTG на 45 В 15 А (2 кристалла внутри). И запараллелил вначале их оба. Но, похоже, зря, т.к. диод сильно греется при работе на токах в 3 А. Потом оставил только один кристалл. КПД поднялся на 2...3  %, диод стал немного меньше греться. Оптимально использовать все же только один из двух встроенных диодов.

Конденсаторы на входе - пара в параллель танталовых на 25 В 47.0 мкФ, на выходе пара в параллель танталовых на 6.3 В 220.0 мкФ. Плюс это все шунтировано керамикой на 5…10 мкФ.

Ну и резистивный делитель, который рассчитывается по формуле, указанной в схеме. Я его выбрал для напряжений 4.2 В (Li-Ion) и 3.6 В (LiFePo4) - выбирается джампером.

Ток задается либо 1.3 А (24 кОм), либо 2.8 А (10 кОм) тоже джампером. Выше 3 А выставлять ток нет смысла, т.к. схема будет греться, как печка, и есть вероятность того, что расплавится корпус. Я и так прилепил на термопасту небольшой радиатор на диод, а к самому чипу и индуктивности поставил на термопасту по одному USB разъему для отвода тепла на них. :) Кроме того, само брюхо схемы отводит тепло.

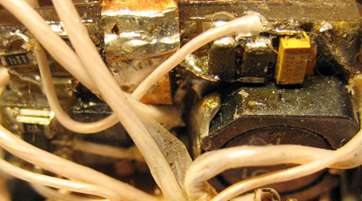

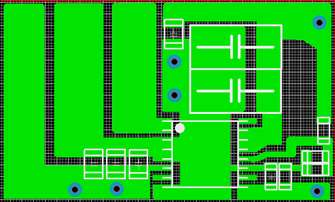

Прилагаю разводку печатной платы и фото схемы:

Самодельный универсальный буфер-накопитель для походов Самодельный универсальный буфер-накопитель для походов

Текстолит двухсторонний. В дырочки вставляются медные жилки и спаиваются с двух сторон. В итоге обеспечивается электрический и тепловой контакт. Сам чип и диод Шоттки припаивал брюхом к плате термофеном. Но это уже проще, чем с TPS63000. : Плюс еще подпаял к чипу и диоду медную фольгу для дополнительного отвода тепла.

5. Индикатор заряда аккумулятора.

Служит для определения, сколько же осталось жить буферу до следующей зарядки, а также, насколько он зарядился. Всего 4 деления (4 светодиода). Горят все 4 - полный заряд, не горит ни одного - почти полный разряд.

Самодельный универсальный буфер-накопитель для походов Самодельный универсальный буфер-накопитель для походов

К сожалению, эту схему я собирал эту схему в давние времена, и абсолютно не помню, какие номиналы резисторов ставил для одного Li-Ion. А схема залита в эпоксидку, и посмотреть номиналы никак нельзя. Лишь помню напряжения срабатывания: 4.13…4.20 В (4 шт.), 3.86…4.12 В (3 шт.), 3.64…3.86 В (2 шт.), 3.32…3.85 В (1 шт.), ниже 3.31 В гаснут все.

6. Плата защиты Li-Ion аккумулятора.

Можно взять любую от дохлого аккумулятора мобильника. Но только лучше ту, что держит побольше ток. У меня срабатывает защита на ней при токе разряда выше 6 А, отключается она при напряжении ниже 2.5 В и выше 4.3 В (тестировал на ионисторе 5.5 В 1 Ф). Также при заряде аккумулятора током 3 А на защите падает напряжение 0.08 В. Но чем меньше ток заряда, тем ниже падение - поэтому это не критично.

В целом получилось вот такое устройство:

Самодельный универсальный буфер-накопитель для походов

В нижней части рисунка индикатор заряда. Он включается сразу после включения выключателя. Даже не стал под него кнопку делать - ибо потребляет он всего-то 4…7 мА тока.

Рядом с выключателем мощная повышалка TPS61030 и отвод тепла на Г-образную медную фольгу. Слева выше выключателя разъем mini USB для медленной зарядки. Сама плата подключается напрямую к аккумуляторам. Выше TPS61030 идёт универсальный преобразователь TPS63000. И в верхней части под разъемами USB находится LM22679. Тепло с него отводится на нижнюю часть корпуса, на радиатор и на 2 разъема USB. :)

Все это дело закрывается крышкой, в которой я просверлил отверстия для охлаждения LM22679 и другой электроники. Это просто необходимая мера, чтобы исключить перегрев!!!

Самодельный универсальный буфер-накопитель для походов

Так выглядит лицевая сторона:



Справа выключатель. Если он выключен, то аккумулятор буфера просто отключается от всей электроники, кроме схемы зарядки LTC4054. Также в выключенном положении можно заряжать все мобильные девайсы от солнечной батареи, если мы хотим поберечь энергию в аккумуляторе (только при постоянном солнце).

Если выключатель включить, то аккумулятор подключается СРАЗУ ко всей электронике. В этом режиме ток холостого хода получается в районе 11 мА (0.4 мА TPS61030, 2…3 мА TPS63000 при 2.9В на выходе, 7 мА индикатор, 1.5 мА LM22679). Конечно, многовато, но с этим можно смириться при такой большой ёмкости аккумулятора.

Левее находится разъем mini USB (зарядка от компа) и ниже 2 контакта под клеммы "банан" диаметром 2 мм. Их заказывал на eBay - очень удобные коннекторы (держат токи до 10 А и обеспечивают надежный электрический контакт). Еще левее идет гнездо 3.5 мм, питание на котором полностью дублируется на клеммах.

И на гнезде, и на клеммах напряжение выбирается джампером, которым можно выставить 5.9 В (все 3 позиции OFF), 2.95 В (1-ая позиция), 3.6 В (2-ая позиция), 4.2 В (3-яя позиция). Ток ограничивается в 500…600 мА.

Далее идут 2 разъема USB, которые тоже полностью дублируют друг друга. Отмечу, что между контактами передачи данных на USB D+ и D- я подпаял резистор на 510 Ом. Иначе не хотела заряжаться моя электронная книга. Максимальный суммарный ток на 2-х разъемах составляет 2 А (при напряжении у буфера от 3 В) или 3 А (при 4 В). Этого вполне достаточно, чтобы заряжать сразу 2 устройства. Вот только чем выше ток, тем ниже будет КПД.

Самодельный универсальный буфер-накопитель для походов Самодельный универсальный буфер-накопитель для походов

Сбоку идут разъёмы 2 мм для подключения внешнего питания для зарядки. Напряжение от 6 В до 25 В.

Правее джампер. 1-ое положение изменяет ток зарядки - либо 1.3 А, либо 2.8 А 2-ое положение напряжение ограничения у солнечной батареи - либо 6 В, либо 11 В. 3-е положение - это напряжение на выходе преобразователя - либо 3.6 В (LiFePo4), либо 4.2 В (Li-Ion).

На второй картинке справа индикатор разряда. Даже видны 4 мелких светодиода, залитые эпоксидкой.

На этом все. Выражаю отдельную благодарность Николаю, без участия которого сборка этого устройства оказалась бы невозможной. Во время разработки всех плат он не только говорил, что делать, а объяснял так, чтобы мне было понятно, как все работает. Также могу сказать, что аккумуляторы и клеммы 2 мм я заказывал на eВay. А редкие чипы (TPS63000, TPS61030, LM22679) на Farnell. По деньгам мне данное устройство обошлось заметно дороже "Вампирчика" (1600 руб аккумуляторы, 500 руб корпус и вся мелочевка к нему, чипы и обвес к ним вышел примерно на 1500 руб, плюс много экспериментов и времени). Зато я делал его для себя, для своих нужд и доволен своей работой. И это устройство может повторить любой желающий при достаточном навыке пайки SMD компонентов и при наличии термофена.

Ссылки на темы форума, где более подробно описаны элементы накопителя и теория работы.
1. Посоветуйте схему step-down преобр. из 5,5...13 В в 3,65В 6А
2. Синхронный стабилизатор st1s10
3. Разработка схемы на основе TPS63000 для зарядки аккум.
4. SEPIC преобразователь LM2621 для зарядки аккамулов CV, CC.
5. Посоветуйте схему защиты от перенапряжения
6. Повышающий преобразователь на TPS61030. :)



Автор: Дмитрий Неделяев     18.01.12
