Обзор универсального зарядника-накопителя Вампирчик-цифра Дата: 03.11.2011 Раздел: Обзоры и тесты
Перепечатка статьи с Хабры об использовании и характеристиках универсального аккумулятора "Вампирчик-Цифра. v.5".
Недавно в DIY проскакивала . Хотелось бы рассказать о похожем универсальном устройстве на двух Li-ion аккумуляторах, представленном в виде готового решения.
Предисловие
Давно задумывался о покупке устройства данного класса. В самые важные моменты, редко, но садился телефон. В походах нечем было подпитать навигатор, а в рюкзаке всегда находилось несколько комплектов аккумуляторов для фотоаппарата.
Можно найти много устройств от , до гигантов. Был составлен список требуемых характеристик, по которому отобрано несколько кандидатов. В поисках обзоров и фото вскрытий я наткнулся на Николая, который сам разрабатывал и собирал накопители Вампирчик. Цена устройства — 2500р.
Доставка
После короткой переписки и ожидания, посылка была отправлена удобным мне способом – EMS почтой. Через несколько часов после отправки, мне была выслана копия квитанции и трек номер. За 11 дней посылка преодолела расстояние в 1000км. Еще потребовалось 4 дня, чтобы курьер не смог преодолеть расстояние в два квартала и, улучив свободный момент, получил ее сам.
Фото
Вид с торцов на входные/выходные разъемы.
Выключатели питания и фонаря.

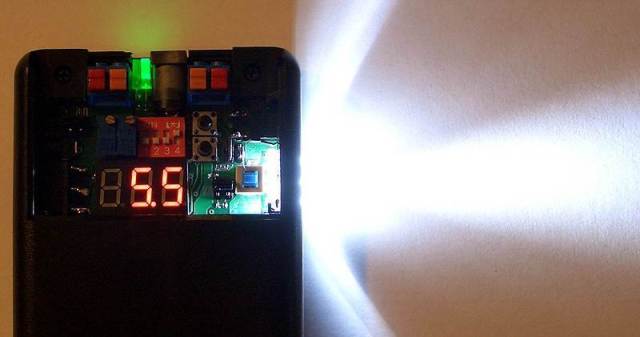

Фонарик. Крышка открыта.
Сравнение размеров с коммуникатором, сотовым и т.д.
Вид изнутри. Видно, что аккумуляторы стоят в колодках для их быстрой замены.
Зарядка блока "пальчиков" АА от "Вампирчика-Цифра".
Характеристики
- Входное напряжение от 5В до 25В - Выходное стабилизированное напряжение: 5.4В; 9.5В; регулируемое 3В...15В (2 канала) - Выходной ток до 0.5А, до 1.5А при 5В(выбирается джампером, внутренний ограничитель) - Выходная мощность до 10Вт - Потребляемая мощность до 9Вт - Внутренний Li-Ion аккумулятор 3.7В, 2200мАч 2шт - Встроенный контроллер, для измерения различных напряжений и обеспечения зарядки внешних аккумуляторов
- Защита внутренних аккумуляторов от перезаряда, переразряда, ограничением макс.тока потребления от него - Возможность работы без потребления от встроенного аккумулятора, как повышающего стабилизатора напряжения (при входных напряжениях от 3 до 5В - Входные разъемы — мини-USB, круглый 2.1х5.5мм, круглый 3.5х1.1мм (для переменного тока) - Выходные разъемы — USB-А, круглый 1.1х3.5мм (Nokia), круглый 2.1х5.5мм, нажимная клемма - Размеры 135х70х24 мм - Вес 220 грамм
Прилагаемая инструкция
К устройству идет достаточно тяжелая для освоения . Это компенсируется тем, что в ней описаны все возможности устройства, а в самом простом случае достаточно будет запомнить кнопку включения устройства и можно заряжать гаджет от USB порта.
Тестирование
Подопытным кроликом стал телефон HTC Diamond 2 с аккумулятором 3.7V 1100mAh.
Вампирчик зарядил телефон на 100% три раза и ещё чуть-чуть (около 15%-20%). Для любой вылазки за город, данный показатель очень приятен. Четыре аккумулятора VARTA 2700mAh зарядились примерно за 14 часов до 100% в первый раз и примерно на 20% во второй. (Скорость зарядки аккумуляторов можно увеличить, подняв напряжение зарядки. Т.е. при ограничении тока заряда в 0.5А, заряд этих 4х аккумуляторов был выполнен приблизительно за 6 часов. Прим.Ред.)
Заряд "Вампирчика"
Устройство устроено так, чтобы не возникало проблем с его зарядкой, навскидку, его можно заряжать как от блока батареек (из 4 АА алкалиновых он должен «выкачать» около 80% заряда), так и от mini-USB, зарядки для ноутбука, автомобильного аккумулятора, солнечной батареи, даже динамо-втулки с переменным током. Подойдет любой источник переменного и постоянного тока в широком диапазоне 5-25В.
Перед каждым проведенным мной тестированием "Вампирчик" был полностью разряжен подручными потребителями и добит питанием встроенного фонарика.
Несколько слов о фонарике. Использование устройства как фонарик далеко не самое удобное, данную особенность следует рассматривать скорее как экстренную. Полностью севший "Вампирчик", всегда сможет осветить вам дорогу в течение 20 минут.
Заряд "Вампирчика" от USB — заряд достиг 90% за 4 часа. Дальше заряжаться отказался. (USB-порт компьютера часто выдает более низкое напряжение, чем 5В. Поэтому и не получается зарядить "Вампирчик" на 100%, ему нужно 4.95В и выше. Прим.Ред.)
От зарядки ноутбука — до первых 90% заряд прошел за 1.5 часа, остальные 10% были преодолены за 30 минут.
От динамо-фонарика – КПД составил около 50% (исходя из заявленных характеристик фонарика). Кручение ручки в течении двух минут, давало минуту стабильного 5В 0.5А питания.
Личное мнение
Устройство отлично себя показало в домашних и походных условиях.
В рюкзаке с ноутом ему теперь всегда отведён один кармашек с переходниками.
