Самодельный генератор для ветряка


Разместил 29.03.2009   popov

Сделай сам nik34 прислал:

Самодельный генератор для ветряка
Приведена конструкция простого самодельного генератора для ветряка мощностью около 3...5Вт. Может быть достаточно легко изготовлена в домашних условиях.





Поделиться этой страницей в:


Данная статья является вольным переводом информации взятой из двух источников, со странички "Mini-Gen" и pdf-файла инструкции оттуда же. Внешний вид получившегося генератора показан на рисунке ниже.

Самодельный генератор для ветряка

Он представляет собой однофазный генератор с магнитной системой с "когтеобразными" полюсами, типа таких, которые применяются в автомобильных генераторах. Но в отличие от последних "когти" располагаются не радиально, а аксиально.

Магнитное поле создаётся с помощью восьми постоянных неодимовых магнитов размера N42, закреплённых на вращающемся роторе. При вращении ротора, благодаря "когтям" происходит изменение магнитного поля в катушке, и на её выходе появляется переменное напряжение.

Генератор легко зажигает дюжину белых мощных светодиодов даже при вращении рукой. Он может быть соединён с ветряками как роторного типа, так и с пропеллером. Выходное напряжение может быть более 12В при вращении рукой, при токе около 0.2...0.3А. Конструкция генератора очень проста. Все его детали показаны на рисунке ниже.

Самодельный генератор для ветряка

Самодельный генератор для ветряка

Ниже дана инструкция как собирать данный генератор из набора, который автор отсылает покупателям. В России далеко не каждый может купить данный комплект для сборки, но это не повод отказываться от повторения этой модели, т.к. детали достаточно простые и их можно легко изготовить в домашних условиях.

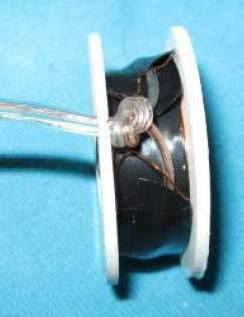

Начинают сборку с катушки, подсоединяя выходной провод к обмотке. Количество витков в катушке не указано, но она имеет простую конструкцию, поэтому домотать необходимое количество не представляет труда. Думаю, начинать следует примерно с 200…300 витков провода 0.4…0.5 мм.

Самодельный генератор для ветряка

Самодельный генератор для ветряка

При соединении проводов не забудьте зачистить обмоточный провод от изоляции. Например, с помощью острого ножа или зажигалки.

Самодельный генератор для ветряка

Соединения следует надёжно заизолировать…

Самодельный генератор для ветряка

и прикрутить к катушке, чтобы исключить их перемещение и обламывание.

Самодельный генератор для ветряка

Затем приступим к сборке механической части генератора. Детали генератора показаны ниже. Все они изготовлены из стали. Для кольца использована лента из трансформаторной стали, но можно обойтись и стальной втулкой.

Самодельный генератор для ветряка

Пропустим провод от катушки в отверстие основания.

Самодельный генератор для ветряка

Закрепив гайку на оси, стянем пакет из уголка, круглой платы основания, катушки и крестообразного магнитопровода другой гайкой. См.рисунки ниже.

Самодельный генератор для ветряка

Самодельный генератор для ветряка

Установим стальной магнитопровод в виде кольца поверх катушки и вставим 4 болта. Болты диаметром 6мм длиной 20мм.

Самодельный генератор для ветряка

Установим верхнюю пластину, притянув её болтами. Стягивайте болты без усилий, чтобы не повредить резьбу на пластине.

Самодельный генератор для ветряка

Подтягивая центральную гайку прижмём крестообразный магнитопровод к катушке таким образом, чтобы он не выступал за плоскость верхней пластины.

Самодельный генератор для ветряка

На этом сборку статора можно считать законченной.
Приступаем к сборке ротора. Находим в комплекте сборку ротора с подшипниками и 8 шт постоянных магнитов.

Самодельный генератор для ветряка

Далее, необходимо разметить места для присоединения магнитов. Для этого рисуем шаблон.

Самодельный генератор для ветряка

И наложив его на ротор...

Самодельный генератор для ветряка

маркером размечаем места крепления магнитов.

Самодельный генератор для ветряка

Магниты на роторе должны чередоваться по расположению полюсов. Поэтому перед их наклейкой нужно пометить одноименные полюса, например, маркером. Проще всего это сделать, собрав все магниты в столбик. В этом случае все одноименные полюса будут ориентированы в одну сторону.

Самодельный генератор для ветрякаСамодельный генератор для ветряка

Расположите магниты на роторе, чередуя полюса.

Самодельный генератор для ветряка
Самодельный генератор для ветряка

Такое расположение магнитов также позволяет снизить силы тяжения при вращении ротора. Т.е. магниты при переключении полюсов будут компенсировать своё притяжение и отталкивание.

После установки магнитов, Вы можете промазать вокруг них клеем для окончательной фиксации. Однако, магниты даже без клея, держатся неплохо.

Насадите ротор на ось и закрепите её. При насадке будьте осторожны, т.к. ротор притягивается к статору, в конце пути он может удариться, поэтому лучше иметь там небольшую прокладку, которую потом удалите.

Собственно, с механикой, закончили. Сейчас, вращая ротор рукой, Вы можете получить 3..4В переменного выходного напряжения. После выпрямителя получите 7…9В.

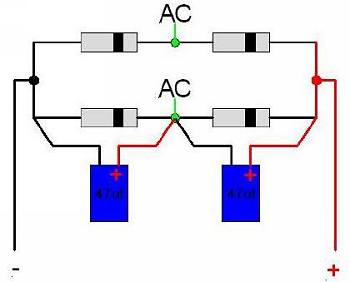

Соберём выпрямитель и умножитель напряжения в два раза. Его схема показана на рисунке ниже. В качестве диодов можно взять любой диод на ток 1 А и выше и напряжение не менее 50В. Конденсаторы электролитические 47.0мкФ х 50В, или любые большей ёмкости.

Самодельный генератор для ветряка

Если умножения не нужно, то конденсатор соединяем между плюсом и минусом выхода и убираем их от диодов.

В отсутствие паяльника, выпрямитель можно собрать так, как показано на рисунках ниже.

Самодельный генератор для ветряка
Самодельный генератор для ветряка
Самодельный генератор для ветряка

Подключим генератор к выпрямителю в точках АС.

Самодельный генератор для ветряка

А к выходу подключите мультиметр.

Самодельный генератор для ветряка

При быстром вращении на выходе можно получить почти 40 В без нагрузки.

В дальнейшем этот генератор можно подключить к различным турбинам.

Например, с вертикальной осью.

Самодельный генератор для ветряка

Либо, изготовив лопасти из тонкого алюминия, собрать вертушку с горизонтальной осью вращения.

Самодельный генератор для ветряка
Самодельный генератор для ветряка


Чертёж лопасти приведён на рисунке ниже. Все размеры даны в дюймах, 1 дюйм = 25.4мм.

Самодельный генератор для ветряка

Собственно, всё. Дальше Вы можете использовать данный ветряк и генератор как Вам заблагорассудится.


-------------------------------------------------------

Перевод: Носов Николай. 30.03.09
Оригинал на русском языке находится на сайте "www.mobipower.ru", при перепечатке ссылка на сайт обязательна.

Источник:
http://www.windstuffnow.com/main/mini-gen.htm





Поделиться этой страницей в:

Рейтинг статьи
Средняя оценка: 5 из 5. Голосов: 118

Проголосуйте, пожалуйста, за эту статью:
Класс! Очень хорошо! Сойдёт 3-й сорт еще не брак Ерунда
(отлично!)(хорошо)(сойдет)(так себе)(плохо)

Статьи в тему: Сделай сам
Самодельные зарядные устройства
 Зарядник
 Низкооборотный генератор
С чем едят 'Вампирчиков'. (Или делаем автономную кормушку для любимого гаджета.) Часть.1.  Поквакаем или походная зарядка из ''лягушки'' и 4 AA аккумуляторов  6-полюсный низкооборотный электрогенератор

Связанные темы

Механика
Механика


Комментарии к статье

Самодельный генератор для ветряка | 16 Комментариев

Спасибо за проявленный интерес

Вы не можете отправить комментарий анонимно, пожалуйста зарегистрируйтесь.

Re: Самодельный генератор для ветряка
Разместил: Sergio
Дата: 08.11.2009

Не укажете ли угол атаки лопости???
    Re: Самодельный генератор для ветряка
    Разместил: nik34
    Дата: 08.11.2009

    Не знаю. Но для конструкций такого уровня и нет смысла в точных цифрах. Метод экспериментального "тыка" здесь сработает лучше. :)



Re: Самодельный генератор для ветряка
Разместил: Baton
Дата: 09.06.2009

Я конечно заранее извеняюсь, но все же...

Можно ли за неимением стали использовать в конструкции жесть толщиной около 1 мм?

Станет ли генератор от этого хуже?

    Re: Самодельный генератор для ветряка
    Разместил: nik34
    Дата: 08.11.2009

    В генераторе можно, но лишь в том случае, если суммарная толщина той жести будет достаточно большой, т.е. в несколько слоев.
    А станет ли хуже, надо проверять, скорее всего, что да, т.к. будут лишнее рассеивание магнитного потока в зазорах между листами.



      Re: Самодельный генератор для ветряка
      Разместил: buyan
      Дата: 24.11.2010

      здраствуйте!!! если все классно как описанно то это модель супер вот по поводу магнитов где их достать может от старых отечественых динамиков срезать и делить их поровну и вот еще как сделать прорезь в пластину (крестик) может кто сделал поделитесь


        Re: Самодельный генератор для ветряка
        Разместил: nik34
        Дата: 24.11.2010

        Магниты то можно использовать какие-угодно, главное, убедиться, что поле "торчит" из плоскости листа, т.е. линии вдоль оси вращения ротора.
        К сожалению, не помню, как они в магните динамика идут.



          Re: Самодельный генератор для ветряка
          Разместил: buyan
          Дата: 24.11.2010

          вот интерестно ктото сделал у нас этот генератор


            Re: Самодельный генератор для ветряка
            Разместил: nik34
            Дата: 24.11.2010

            Кто-то пытался делать. Но мы общались с ним лично, не на форуме и давно. Поэтому, что получилось, не знаю.


            Re: Самодельный генератор для ветряка
            Разместил: belyj2008
            Дата: 27.04.2011

            генератор не делал но проверил схему, не пашит.


              Re: Самодельный генератор для ветряка
              Разместил: nik34
              Дата: 27.04.2011

              Интересно, что там может не паШИть? Обычный диодный мост.


                Re: Самодельный генератор для ветряка
                Разместил: belyj2008
                Дата: 19.05.2011

                пардон за комент. были испорчены конденсаторы, а так вроде нормально...



Re: Самодельный генератор для ветряка
Разместил: Saha10
Дата: 08.12.2010

Интересно а автор сам собирал данный генератор ? Проблема в том что под нагрузкой он будет вырабатывать 3...4 вольта.
    Re: Самодельный генератор для ветряка
    Разместил: nik34
    Дата: 27.04.2011

    Что он будет вырабатывать зависит от конструкции - числа витков и скорости, в основном. Так что, все регулируемо.
    Опять же, под какой нагрузкой?




Re: Самодельный генератор для ветряка
Разместил: vaner
Дата: 30.03.2011

Я начал собирать этот генератор, и у меня возник вопрос, почему совсем нет размеров? Какой толщины должно быть железо и все остальное?
    Re: Самодельный генератор для ветряка
    Разместил: nik34
    Дата: 30.03.2011

    Почему нет размеров, это надо спросить у автора статьи. ;)
    А железо должно быть чем толще, тем лучше.
    Кстати, как сделаете свой - напишите сюда, что получилось. Для начала можно в форум, а дальше я помогу разместить.




Re: Самодельный генератор для ветряка
Разместил: jirtrest
Дата: 13.07.2014

Пример простейшего генератора
http://youtu.be/BZmuzDXLqNg
