Самодельный ветряк диаметром 1 метр с самодельным аксиальным генератором на РЗМ магнитах.


Разместил 27.04.2009   nik34

Сделай сам nik34 прислал:

Самодельный ветряк
Самодельный ветряк с генератором. Интерес представляет в основном тип генератора. Эта конструкция является весьма распространённой и простой, однако, на нашем сайте она до сих пор не была представлена.
Автор Бурлака Виктор Афанасьевич.






Поделиться этой страницей в:


    Я сделал фотосессию моего маленького ветрячка или, как я называю, действующей модели. Так как я его построил неожиданно для себя, просто решил потренироваться и узнать что получится, то сначала ничего не фотографировал, не думал, что им могут заинтересоваться, фотосессия получилась в обратном порядке, т.е. дедукцией – от целого к частям.

   А теперь немного истории, и все по порядку:

    Построить ветряк – моя давнишняя мечта, но было много препятствий. То жил в городской квартире, а дачи не было. То переезды из одного города в другой, потом в третий. В Светловодске я живу последние 18 лет. Здесь есть все условия – частный коттедж на две семьи, 5 соток огорода и столько же сада. С востока и юга открытая местность, с севера и запада рельеф выше моего. Ветры не балуют, т.е. не очень сильные. Ну, думаю, здесь я построю ветряк для души.

    Но когда занялся вплотную, оказалось все не так просто. Литературы подходящей не нашел. Долго не мог определиться с генератором, не знал, как правильно изготовить лопасти, какой редуктор применить, как защитить от урагана и т.п. Как говорится, варился в собственном соку. Но знал, что если очень хочется, то все получится.

  Неспеша делал мачту. На чермете подбирал подходящие куски труб, начиная с диаметра 325 мм по 1,5 м длиною (чтобы помещалась в багажнике моей машины). Взамен сдавал металлолом. Получилась мачта длиной 12м. Для фундамента привез бракованный фундаментный блок от высоковольтной опоры. Закопал его на 2метра в землю и 1м остался над землей. Затем обварил его двумя поясами из уголка, к ним приварил кронштейны. На концы кронштейнов к анкерным болтам приварил «пластинки» из 16мм железа размером 50 х 50 см, соединенных между собой мощными петлями. Купил на рынке мягкие 10 мм тросы и талрепы, все анодированное, не ржавеет. Сварил и закопал анкер под съемную лебедку. Лебедку тоже пришлось делать самодельную, используя готовый червячный редуктор. Кроме того, установил П-образную подпорку высотой около 2м, на которую должна ложиться мачта. Так как спешить было некуда – мачта делалась без спешки и поэтому получилась, на мой взгляд, красивая и надежная.

    И тут Бог, видя мои труды, благословил меня выйти на форум http://forum.ixbt.com/topic.cgi?id=48:4219-74#1829. Я его весь перечитал, зарегистрировался, и стал набираться опыта. Начал переделывать автогенератор, а когда перевел с английского "заморские" сайты (Хью Пигота и др.) по построению торцевых генераторов без железа в катушках, очень захотелось попробовать и самому это сделать, хотя бы в миниатюре.

Самодельный ветряк

Общий вид ветряка

Самодельный ветряк

Генератор

Самодельный ветряк

Генератор, вид сбоку.

Самодельный ветряк

Выход проводов.

Самодельный ветряк Самодельный ветряк

Лопасти, корпус и разобранный генератор.

 Решил построить действующую уменьшенную модель, чтобы выдавала до 1 ампера на 12-вольтовый аккумулятор.

    Для изготовления ротора купил в Знаменке на предприятии "Акустика"  24 шт. дисковых неодимовых магнита 20*5 мм. Нашел ступицу от колеса мотоблока, токарь по моим чертежам выточил два стальных диска диаметром по 105мм и толщиной 5мм, распорную втулку толщиной 15мм и вал. На диски наклеил и до половины залил эпоксидкой магниты по 12 шт на каждый, чередуя их полярность.

Генератор самодельного ветряка

  Для изготовления статора намотал 12 катушек эмальпроволокой диаметром 0,5мм по 60 витков на катушку (взял проволоку с петли размагничивания старого негодного цветного кинескопа, там его достаточно). Распаял катушки последовательно конец с концом, начало с началом и т.д. (Вот здесь "не понял", если можно ли соединять все последовательно, чтобы получилась одна фаза? Желательно проверить при изготовлении. Прим.ред.) Получилась одна фаза (боялся, что будет маловато напряжения). Выпилил из 4 мм фанеры форму, натёр её воском.

Форма заливки генератора ветряка

 Жаль, вся форма в сборе не сохранилась. На нижнее основание положил вощеную бумагу (спёр в жены на кухне, она выпечку на ней делает), на неё наложил форму с круглячком в центре. Потом вырезал со стеклоткани два кружка. Один постелил на вощеную бумагу нижнего основания формы. На него выложил распаянные между собой катушки. Выводы из многожильного изолированного провода проложил в выпиленные ножовкой неглубокие пазы. Залил все это эпоксидкой. Подождал около часа, чтобы пузырьки воздуха все вышли, и эпоксидка разлилась равномерно по всей форме и пропитала катушки, долил, где надо, и накрыл вторым кружком стеклоткани. Сверху положил второй лист вощеной бумаги и прижал верхним основанием (куском ДСП). Главное, чтобы оба основания были строго плоскими. Утром разъединил форму и извлек красивый прозрачный статор толщиной 4мм.

Статор самодельного ветряка

 Жаль, что для более мощного ветряка эпоксидка не годится, т.к. боится высокой температуры.

    В ступицу вставил 2 подшипника, в них вал со шпонкой, на вал первый диск ротора с наклеенными и залитыми до половины эпоксидкой магнитами, потом распорную втулку толщиной 15мм. Толщина статора с залитыми катушками 4мм, толщина магнитов 5мм, итого 5+4+5=14мм. На дисках ротора оставлены бортики на краях по 0,5мм чтобы упирались магниты при центробежной силе (на всякий случай). Поэтому отнимем 1мм. Осталось 13мм. На зазоры остается по 1мм. Поэтому распорка 15мм. Потом статор (прозрачный диск с катушками), который крепится к ступице тремя медными 5 мм болтами, их видно на фото. После ставится второй диск ротора, который упирается в распорную втулку. Нужно остерегаться, чтобы палец не попал под магниты – очень больно защемляют. (Противоположные магниты на дисках должны иметь разную полярность, т.е. притягиваться.)

Самодельный ветряк

Эскиз ветряка.

 Зазоры между магнитами и статором регулируются медными гайками, размещенными на медных болтах по обе стороны ступицы.

    На оставшуюся выступающую часть вала со шпонкой одевается пропеллер, который через шайбу (а если нужно то и втулку) и гровер прижимается гайкой к ротору. Гайку желательно закрыть обтекателем (я его так и не сделал).

Самодельный ветряк

 Зато сделал крышу-козырек над ротором и статором, распилив алюминиевую кастрюльку так, чтобы захватить часть донышка и часть боковой стенки.

Самодельный ветряк

 Пропеллер изготовил из метрового куска дюралевой поливной трубы диаметром 220 мм с толщиной стенки 2,5мм.

   Просто на ней нарисовал двухлопастный пропеллер и выпилил электролобзиком. (Из этого же куска я еще выпилил три лопасти длиной по 1м для ветряка на автогенераторе, и еще как видите осталось). Переднюю кромку лопастей я заокруглил "на глаз" радиусом, равным половине толщины дюрали, а зднюю заострил с фаской приблизительно 1см на концах и до 3см к центру.

    В центре пропеллера сначала просверлил отверстие 1мм сверлом для балансировки. Балансировать можно прямо на сверле, положив дрель на стол, или подвесить на нить к потолку. Балансировать нужно очень тщательно. Я отдельно балансировал диски ротора и отдельно пропеллер. Ведь обороты доходят до 1500 об/мин.

    Так как магнитное залипание отсутствует, пропеллер весело вращается от малейшего ветерка, которого на земле даже не ощущаешь. При рабочем ветре развивает высокие обороты, у меня амперметр на 2А прямого включения, так он часто зашкаливает на 12 вольтовый старый автомобильный аккумулятор. Правда при этом начинает складываться и подниматься вверх хвост, т.е. срабатывает автоматическая защита от сильного ветра и чрезмерных оборотов.

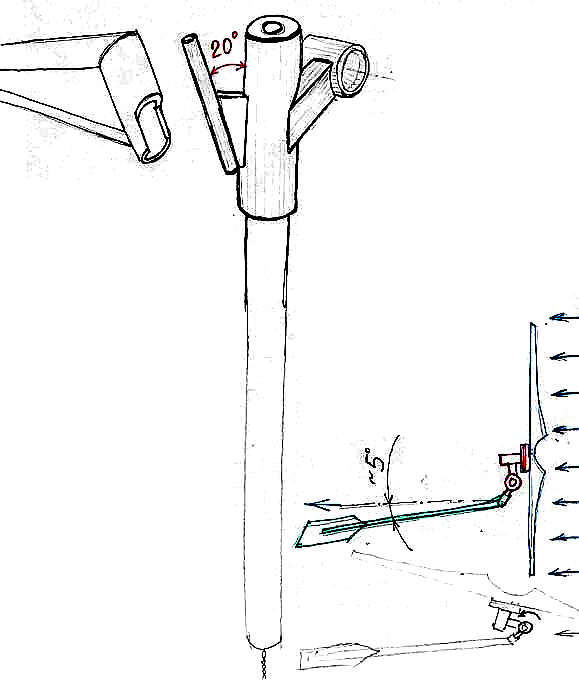

    Защита выполнена на основе наклонной оси вращения хвоста.

Самодельный ветряк

 Отклонение оси составляет 18-20 градусов от вертикали. Извиняюсь за чертеж, я его пытался срисовать с заморского сайта http://www.otherpower.com/otherpower_wind.html

    Отработал этот ветрячок у меня 3 месяца. Снял, разобрал – подшипники в порядке, статор тоже цел. Немного приржавели магниты в тех местах, где не попала краска. Кабель идёт напрямую без токосъёмника. Он у меня есть сделанный, но я передумал его ставить. Когда демонтировал малый ветрячек - он не был перекручен. Так что я убедился - он не нужен, только лишние хлопоты. Выдавал он до 30 Ватт мощности. Шум от пропеллера при закрытых окнах не слышен. А при открытых не сильно слышно, если здоровый сон, то не разбудит, тем более на фоне шумов самого ветра.

    Есть желание сделать большой по такой же схеме, правда статор нужно делать по-другому, не на эпоксидке. Над этим сейчас думаю. А пока за эти три месяца соорудил ветряк на автогенераторе трехлопастной диаметром 2,2м, мощностью около 400 ватт. О нём в следующей статье.


Бурлака Виктор Афанасьевич           25 июня 2006 г.
