Об эволюции земноводных


Разместил 20.11.2010   nik34

Обзоры и тесты nik34 прислал:

Тест универсального зарядного устройства Лягушка
В обзоре протестирован новый универсальный зарядник типа "лягушка" со встроенным Li-Ion аккумулятором, который может использоваться для зарядки как внешних аккумуляторов, так и различных гаджетов, питающихся от 5В.





Поделиться этой страницей в:


Об универсальных зарядниках для Li-Ion аккумуляторов типа "лягушка" мы уже рассказывали. Поскольку прогресс на месте не стоит, то и подобные зарядные устройства эволюционируют, приобретая новые качества.

Сегодня мы рассмотрим подробнее ещё одного представителя племени земноводных, подвид "лягушка навороченная". А чтобы интерес был не только чисто академический, сообщаю, что данный зарядник можно купить реально в интернет-магазине http://mobilpower.ru/product_info.php?products_id=107.

Итак. Китайская компания Sivva, в России представитель http://www.sivva.ru/, представляет "лягушку" внутри которой встроен свой собственный буферный Li-Ion аккумулятор емкостью около 1000мАч. Это приблизительно одна зарядка простого сотового телефона.

Это создание поставляется упакованным в блистер и выглядит так.

Тест универсального зарядного устройства ЛягушкаТест универсального зарядного устройства Лягушка

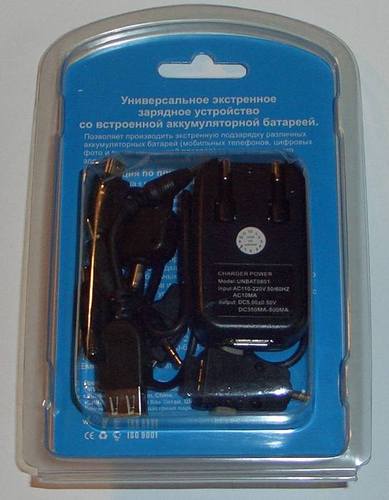

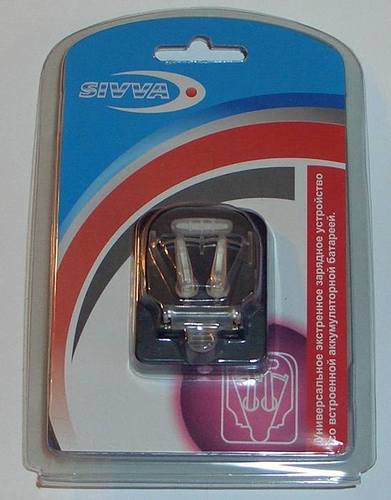

Рис.1. Вид упаковки со спинки и брюшка.

Внутри находятся.

Тест универсального зарядного устройства Лягушка

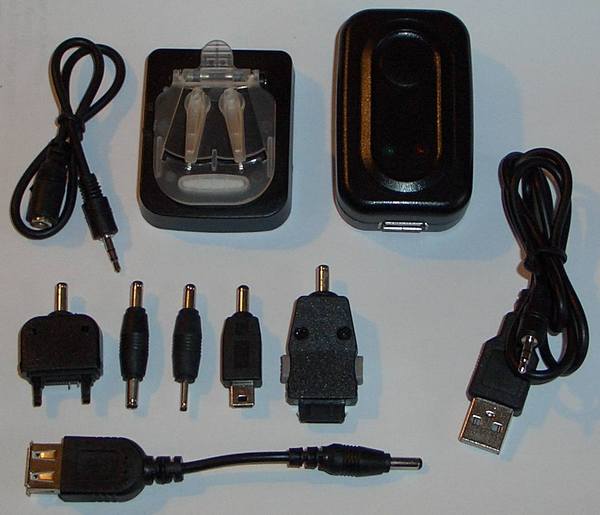

Рис.2. Комплектация.

Слева направо.

- Переходник для подключения переходников к ляшушке.
- Зарядник лягушка со встроенным аккумулятором.
- Сетевой блок питания с USB выходом.
- Провод для подключения лягушки к USB порту для зарядки.
- Переходники для сотовых телефонов (5шт) и USB-мама.

Что же может данное зарядное устройство.

1. Зарядить подключенный к нему Li-Ion аккумулятор с рабочим напряжением 3.7В.

2. Зарядить сотовые телефоны или других потребителей, способных питаться от USB порта компьютера, т.е. имеет на выходе преобразователь с напряжением около 5В (измерено 5.5В без нагрузки, что лучше, чем ровно 5В).

3. Заряжать самого себя, либо от сети 220В через сетевой адаптер, что идет в комплекте, либо от любого порта USB, способного отдавать ток до 0.5А.

Причем, зарядка внешнего аккумулятора или сотового, может выполняться одновременно с зарядкой встроенного аккумулятора.
Замечу, что сетевой адаптер лягушки очень маленький, с убирающимися контактами, что позволяет всегда носить его с собой. По размерам он чуть больше брелка сигнализации.

Посмотрим, как это чудо или, как нынче модно говорить - чюдо, работает. В качестве подопытного кролика выступил аккумулятор от сотового телефона.

Тест универсального зарядного устройства Лягушка

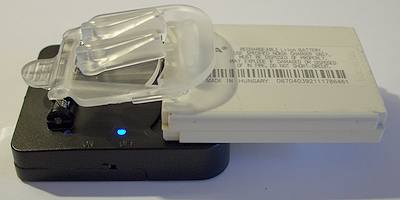

Рис.3. Зарядка внешнего аккумулятора в прищепке.

Подключаем.

Кстати, полярность подсоединяемого аккумулятора, зарядное устройство определяет само, что удобно. Но эта функция сейчас имеется уже почти на всех аналогичных устройствах.

Сразу замечу, что упругие контакты лягушки при отсутствии заряжаемого аккумулятора упираются в корпус и деформируются, что потом влечет не слишком надёжную фиксацию заряжаемого аккумулятора. Да и сама прищепка зажимает аккумулятор недостаточно надёжно. Но это уже придирки.

Итак. Загорелась синяя лампочка (см.Рис.3), процесс пошел. И пошёл, надо сказать, очень бодро - ток зарядки почти 0.5А при том, что аккумулятор уже и так почти заряжен. Неплохо, заряжать будет быстро.

Меряю напряжение на клеммах аккумулятора - 4.2В. Нормально, ждем дальше.

Измеряя напряжение, замечаю, что оно уже превышает 4.2В (а ток, всё так же, 0.5А), но это ещё не страшно, т.к. после отключения зарядки на аккумуляторе меряется около 4.15В, что ниже нормы.

В дальнейшем, напряжение поднялось до 4.4В под током, который всё так же продолжал исправно литься в уже "объевшийся" аккумулятор, или до 4.3В без тока, что уже является границей аварийного отключения для Li-Ion аккумуляторов.

После чего, опасаясь за жизнь аккумулятора, я прекратил эксперимент. В любом случае, зарядка аккумулятор до аварийного значения, означает, что зарядник свою функцию НЕ выполнил. Даже если он и отключит подачу тока, зарядив до 4.3В и аккумулятор не взорвется, то несколько таких зарядок просто его испортят, и придётся покупать новый.

Единственный, пожалуй, приемлемый вариант использования этой лягушки, как зарядника - это относительно короткая, чтобы обеспечить его гарантированный недозаряд, подзарядка совсем уже севшего аккумулятора. Может изготовители на это и рассчитывали, позиционируя модель как "экстренную подзарядку", типа, постоянно ей пользоваться нельзя, а разок-другой рискнуть можно.

А вот скорость зарядки у нее очень хорошая, ток стабильно держится 0.5А, что нельзя не отметить как плюс.
Кстати, без нагрузки напряжение на контактах лягушки составляет 5.5В. Столько же, сколько и на выходе, предназначенном для подключения различных устройств, заряжаемых от USB. Уж не используют ли изготовители один общий преобразователь?

Этот выход расположен на задней стенке лягушки. В него втыкается провод для подключения различных переходников к сотовым телефонам и другим гаджетам. Кстати, этот же выход является и входом зарядки самой лягушки.

Тест универсального зарядного устройства Лягушка
Тест универсального зарядного устройства Лягушка

Рис.4. Подключение внешних USB-гаджетов через переходник.

К круглому разъему на Рис.4 можно подключать различные переходники для зарядки USB-гаджетов.

Проверить выходной ток USB выхода не удалось, но, полагаю, он будет такой же как и на зарядке аккумулятора - до 0.5А, что достаточно для большинства устройств.

Мой сотовый телефон исправно заряжался от данного выхода "лягушки".

Включается внутренний преобразователь "лягушки" вручную, с помощью маленького микровыключателя на боковой грани. И нужно не забывать его выключать, т.к. никакой индикации, что он включен, нет. Только при вставке аккумулятора, загорается синий светодиод, показывая, что наружу ток идёт.

Тест универсального зарядного устройства Лягушка

Рис.5. Включатель преобразователя лягушки.

Зарядка самой лягушки от внешнего USB источника никаких трудностей не вызвала. При подключении к USB устройству загорается красный светодиод и "процесс пошёл". Ток, потребляемый от USB около 0.5А. Зарядка идёт всегда независимо от положения микровыключателя.

Тест универсального зарядного устройства Лягушка

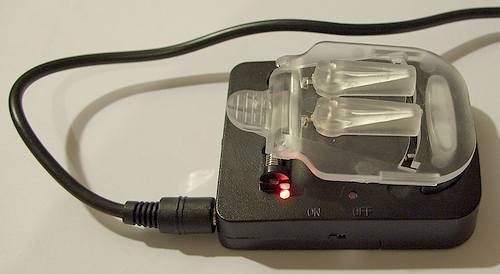

Рис.6. Зарядка лягушки от USB.

Как видно из рисунка, одновременно зарядить лягушку и внешний USB гаджет не получится, т.к. задействован один и тот же разъём. А вот аккумулятор, вставленный в прищепку, заряжается.

Выводы:

Странное устройство. С одной стороны, позиционируется как зарядник для Li-Ion аккумуляторов, а с другой, нормально зарядить аккумулятор не может, портит перезарядом.

Отдаёт большой стабильный ток заряда, что плюс, но имеет завышенное напряжение его окончания, что есть жирный минус. А, ведь, напряжение обеспечить гораздо проще. Поэтому пользоваться зарядкой внешнего аккумулятора через прищепку нужно очень осторожно, только в крайних случаях и так, чтобы гарантировать его недозаряд.

Получается, что устройство может без оговорок и условий использоваться лишь в качестве очень компактного накопителя для питания USB гаджетов.

Из плюсов можно отметить набор переходников для мобильных телефонов и компактный сетевой адаптер, который имеет аж два светодиода, показывающих не только наличие выходного напряжения, но и выходной ток.

Также плюсом можно считать "легкость" и "мелкость" данного накопителя-зарядника - размеры со спичечный коробок и вес грамм 30.
Стоит это "счастье" в интернет-магазине "mobilpower.ru" 320р и Вам решать, насколько эта цена соответствует возможностям устройства.

PS: Приходит на ум сравнение этой "лягушки" вот с такими накопителями. Ёмкость "лягушки" почти вдвое меньше, размеры тоже, но и цена почти втрое ниже. Плюс возможность, хоть и плохонькая, заряжать внешние аккумуляторы. Да и комплектация побогаче будет у "земноводного". Поэтому, планирующим покупку накопителя типа того же UC-1 от AcmePower или аналога, может быть стоит задуматься о приобретении описанной здесь "лягушки".



Автор: Николай Носов                    17.11.10
