Простая печка своими руками


Разместил 07.03.2012   nik34

Сделай сам nik34 прислал:

Простая печка своими руками

Что-то мы все про электричество или про свет, а про такой вид энергии, как тепло, совсем забыли. Восполняем этот пробел. В статье приведены две простых конструкции самодельных походных печек. Одна из них, кстати, так и просится для установки на неё термогенератора.







Поделиться этой страницей в:


Печка №1.

На работе в перерыв состряпал такую вот печку для нычки. Ничего особенного, но всё лучше чем костер.

Кстати, полезный совет: в кастрюле (миске) можно неплохо жарить как в сковородке, если на угли положить железную пластину. Дно кастрюли (миски) тогда не прогорает.

Поэтому я основание печки сделал потолще - 4мм.

Конструкция простая КПД будет значительно больше чем у костра.

Ждем испытаний.

Я бы добавил пропилы внизу боковых стенок.

На устойчивости конструкции это не отразится, а тяга увеличится.

И сделал бы окошко для закладывания дров с креплением дверки на 2-х крючках. Конструкция испытанная и удобства в эксплуатации добавляет значительно.

Простая самодельная печка для походов

Простая самодельная печка для походов

На фото выше не видно, но печка приподнята над поверхностью земли на несколько сантиметров, за счет ножек, приваренных к пластинам, которые видны на фото ниже.

Простая самодельная печка для походов

Простая самодельная печка для походов

Простая самодельная печка для походов

Простая печка своими руками - 2

Итак мой небольшой креатив "походная печка своими руками".

В свое время подобную печку сделал мой батя, по чертежам из журнала "Рыболов" бородатого года. Использовалась на рыбалках для варки ухи, и чая, на даче для приготовления еды.

Прослужила более 15 лет. Использовалась эпизодически и ничего с ней не случилось т.е. не прогорела, не развалилась, но была утеряна при переезде.

Недавно случились выходные и целый свободный день, хорошее настроение + 2 корпуса от старых списанных ПК.

Смотрим результат:

В принципе, печка изготавливается из любого металла толщина 1-2 мм, но лучше использовать нержавейку.

В сложенном состоянии места занимает немного, примерно лист формата А4. Толщина  - сантиметр. Разбирается на 3 части вес ~ 1 кг.

КПД значительно повышается по сравнению с костром. (тесты ниже) Топится любыми щепками/шишками. Один раз готовили уху на сухих камышах (что очень актуально в условиях степей и редких лесов).

Процесс изготовления:

Инструменты:

- Болгарка (углошлифовальная машинка)

- Плоскогубцы

- Дрель

- Точильный станок.

Необходимый минимум:  Зубило, молоток, напильник, плоскогубцы, дрель.


1. Берем ватман, чертим лицевую часть с поддувалом, топкой. чертим боковины и заднюю стенку, колосник.

2. Маркером размечаем линии отреза на железе.

3. Пол часа работы болгаркой и получаем 5 заготовок+ дверцу на топку.  Снимаем заусенцы на точильном станке, гнем шарниры плоскогубцами, в качестве осей используем электроды для электросварки. Просто я не нашел подходящей проволоки. Рихтуем и подтачиваем "по месту" :) Чертеж простейший, поэтому выкладывать не буду. Любой "человек разумный" с 3-мя классами образования сможет его повторить/модифицировать/улучшить и сделать требуемых габаритов.

На этих выходных провел тестирование. (заодно обжег печку от краски, с целью дальнейшего использования в качестве мангала во время выходов на природу небольшой компанией с шашлычком). Результаты порадовали.

3 л. воды в алюминиевом котелке - время закипания 10 минут.  (весна, сырые ветки. Летом на 2-3 минуты быстрее будет.) расход дров очень маленький.

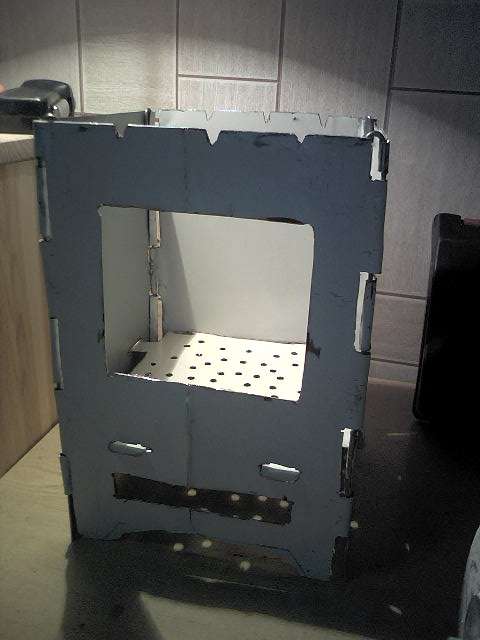

Вид "в сборе" :

Простая самодельная печка для походов

Снятая крышка топки:

Простая самодельная печка для походов

 Вид сверу на "колосник":

Простая самодельная печка для походов

Сложенная для транспортировки:

Простая самодельная печка для походов

"схема разборки"

Простая самодельная печка для походов





Источник:
http://www.g151.ru/index.php?option=com_content&task=view&id=10&Itemid=31





Поделиться этой страницей в:

Рейтинг статьи
Средняя оценка: 5 из 5. Голосов: 17

Проголосуйте, пожалуйста, за эту статью:
Класс! Очень хорошо! Сойдёт 3-й сорт еще не брак Ерунда
(отлично!)(хорошо)(сойдет)(так себе)(плохо)

Статьи в тему: Сделай сам
Низкооборотный генератор
 Применение солнечных батарей для питания GPS приемников
 Зарядка мобильного телефона без электросети
6-полюсный низкооборотный электрогенератор  Применение солнечных батарей для питания GPS приемников  Самодельный простой гальванический элемент. Зарядка мобильного телефона без электросети.


Комментарии к статье

Простая печка своими руками | 3 Комментария

Спасибо за проявленный интерес

Вы не можете отправить комментарий анонимно, пожалуйста зарегистрируйтесь.

Re: Простая печка своими руками
Разместил: Ivanovich
Дата: 10.03.2012

Это же прошлый век. При современных технологиях это просто смешно.
Вот современное решение http://www.kovea.ru/catalog/items/kb-0703w. Сам такую использую.

    Re: Простая печка своими руками
    Разместил: nik34
    Дата: 10.03.2012

    Как бы там ни было, но "прошлый век" работает на дровах, которых везде завались, а "современному решению" надо где-то добывать баллоны с газом. ;))
    Везде свои преимущества и свои недостатки.



      Re: Простая печка своими руками
      Разместил: vladlat
      Дата: 10.03.2012

      КПД сколько? 0,00001%? Малая термоэнергетика - тупиковая ветвь.
