Вампирчик своими руками, или альтернативная зарядка для коммуникатора


Разместил 10.11.2012   nik34

Электроника nik34 прислал:

Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Самодельная зарядка для гаджетов. Есть интересные идеи.







Поделиться этой страницей в:


Давно пользуюсь коммуникаторами, очень удобная штука все в одном — записная книжка, калькулятор, фонарик, видео и фото камера, интернет, видео и MP3 плеер, навигатор, сейф (для информации), радиоприемник, игровая консоль, и еще куча всего. Супер гаджет — о чем еще можно мечтать?

А я скажу о чем, о маленьком ядерном реакторе вместо батарейки! Но на данный момент обламываемся, и радуемся li-ion аккумулятору которого при хорошей нагрузке аппарата хватает на 3 часа. Есть выход: убираем яркость телефона на минимум вырубаем интернет удаляем живые обои, переключаемся в режим «в самолете» включаем только чтобы позвонить, и тогда телефона (как заявлено производителем) хватает на двое суток.

В общем это не вариант, и заинтересовался я всерьез альтернативными источниками питания, речь пойдет о дополнительной батарее для вашего гаджета или «Вампирчике».

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Начнем наверно с самого основного - это аккумуляторы, я поставил две банки li-ion купленные в радио товарах в г. Владивосток когда был там в отпуске, можно купить в принципе любые и в любых количествах (в разумных пределах) подходящие по размеру самое главное побольше жадности, ой, ёмкости. Увеличиваем ёмкость запараллеливая банки. Параллелить можно только одинаковые аккумуляторы, ОБЯЗАТЕЛЬНО сбалансировав их между собой — соединяем минусы (как правило, они являются корпусом банки, а плюсы соединяем резистором сопротивлением ом тридцать. (Это излишнее предупреждение, но, естественно, чтобы при первом соединении банки имели примерно одинаковые напряжения. Прим.Ред.)

 Вольтметром меряем напряжение на выводах резистора. Ждем, бывает сутки, бывает сразу одинаковые значения. Как только оно станет меньше сотни милливольт — их можно соединять напрямую, без резистора. Спаиваем их между собой и припаиваем концы к контроллеру (можно добыть из любого старого аккумулятора сотового телефона) Вот у нас и получился аккумулятор повышенной емкости.

РАБОТАЯ С ГОЛЫМИ БАНКАМИ БЕЗ КОНТРОЛЛЕРА СОБЛЮДАЕМ ОСТОРОЖНОСТЬ НЕ ПУТАЕМ ПОЛЯРНОСТЬ И НИ В КОЕМ СЛУЧАЕ НЕ УСТРАИВАЕМ КОРОТКОЕ ЗАМЫКАНИЕ!

Откладываем его в сторонку и чешем репу чем его заряжать то теперь, понятно дело зарядкой от сотового. Они есть везде и всегда и выход у большей части USB розетка.

Можно напрямую припаять провода к аккумулятору и папе usb и воткнуть в зарядное, они обычно идут 5V 1A. Но так скучно и неинтересно я решил сделать индикатор заряда. Включили в зарядку светиться красный светодиод, зарядился аккумулятор загорелся зеленый, отключили от зарядки оба потухли.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Транзисторы с маркировкой t06 — p-n-p PMBS3906, 100мА 40В, комплементарен PMBS3904. Выпаял из старой материнской платы.

Резисторы R1 и R2 с маркировкой 471 — 470Ом Добыл из старых контроллеров для сотового аккумулятора

Резистор R3 можно поставить значением 1.5 Ом но я такого не нашел поставил два паралельно по 1 Ому и того получилось 0.5 Ома. Два поставил так как боялся, что сильно греться будут при токе заряда примерно 0.5А Маркировка 1R00 нашел на схеме жесткого диска от ноута.

Диод с маркировкой SS14 Описание: Диод, Шоттки, 1 А, 40 В Валялся у меня выпаял не знаю откуда, но если есть железо с СМД детальками то найдете на нем без проблем что нибудь похожее.

Светодиоды купил самые обычные СМД 3V красный и зеленый, но вполне и в избытке можно повыпаивать с плат от сотовых телефонов.

Собирал схему из того что было более-менее похоже на резисторы R1 и R2 можно поставить значением 330 Ом

Огромное спасибо хотелось бы передать форуму по Электронике cxem.net. Тема разработки индикатора, общими усилиями и особенно участником Kival. Может кому пригодится для общего развития.

Монтаж деталей производил на кусочке фольгированного текстолита, вырезанного с платы.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Дальше сие маленькое чудное устройство монтируем на usb «папу», который я выковырял из старого data кабеля

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Втыкаем в зарядку и проверяем работоспособность.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Без нагрузки светиться оба светодиода, под нагрузкой зеленый гаснет.

 Вкратце, принцип очень простой — когда аккумулятор заряжается ток идет по цепи и не дает светиться зеленому светодиоду, как только контроллер отрабатывает, что аккумулятор заряжен и больше в него не лезет, цепь размыкается ток перестает течь и загорается зеленый, как только вытаскиваете из зарядки диод Д3 не дает току от аккумулятора идти к индикатору и оба гаснут.

Ну вроде с индикатором и зарядкой определились, теперь надо бы прикинуть как будем кормить телефон с аккумулятора ведь у нас на выходе от 3,7v до 4.2v, а для зарядки сотового нежно не меньше 5V а для Нокии и того больше. Тут нам понадобится повышающий преобразователь DC-DC Тут я пас, схемы рисовать не буду и распинаться по этому поводу ибо интернет кишмя кишит этим материалом, а у меня в городе нет магазина радио деталей и поэтому я не стал заморачиваться с пайкой этого элемента, а тупо (или умно) заказал с интернета. Так же можно купить китайский зарядник от одной батарейки и выковырять оттуда, но в надежности оного я лично сомневаюсь, а заряжать-то будем, не халям балям, а дорогие коммуникаторы.

Казалось бы все есть и осталось все только соединить проводочками, но при эксплуатации устройства возникли некоторые неудобства, вот лежит мой прибор как кусок пластмасса и непонятно есть в нем заряд или пустой он? А литий ионные аккумуляторы очень не любят лежать разряженные. Захотелось мне вольтметр, маленький компактный вольтметр так как устройство было собрано и место под него изначально не закладывалось. начались поиски схем, рецептов и готовых агрегатов. И воля случая — захожу в магазин мобильных аксессуаров и вижу чудо китайского полета инженерной мысли.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Да да лягушонок с ЖК экраном стоимостью 150 руб.

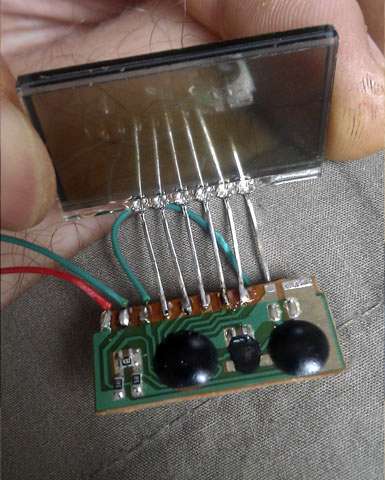

 Я его быстро расковырял  как оказалось схема вольтметра исполнена отдельно, от импульсного трансформатора и очень легко выпаивается. Самое главное запомнить как был припаян экран и куда припаивать провода питания (кстати как оказалось полярность не имеет значения). Поскольку мою память давно расслабили цифровые технологии — решил (чтобы не забыть нужно сфоткать)

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

После всех манипуляций получаем вольтметр на 4 деления С такими характеристиками 4 столбика 4,14V/ 3 столбика 4,04v/ 2 столбика 3,94V/ 1столбик 3,84V/ дальше остается пустая батарея вплоть до того как контроллер аккумулятора не отрубит питание это примерно 3,4 — 3,6V.

 Поскольку вольтметр тоже потребляет определенное количество дорогого нам электричества, подключаем его через кнопку. Нажали посмотрели отпустили!

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Дальше ищем подходящую коробочку куда можно поместить все наше нажитое непосильным трудом спаянное потом и кровью. Я в неравном бою отбил у жены коробочку с тенями (тени и зеркальце были возвращены) и уложил все туда.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Спаиваем по схеме.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Usb разъемы я разместил на полоске из жести, дабы увеличить площадь при приклеивании. Аккумулятор приклеиваем на двусторонний скотч, кнопку на супер клей, USB разъемы припаиваются (как было сказано выше) припаиваются к жестянке она в свою очередь приклеивается на супер клей, под жк экран выпиливаем прямоугольное отверстие, монтаж и примерку производим аккуратно — стекло очень хрупкое. Садим на термоклей.

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона

Ну собственно и все! Облагораживаем на свой вкус и юзаем устройство!

Самодельный Вампирчик своими руками, или альтернативная зарядка для сотового телефона





Источник:
http://mozgochiny.ru/electronics-2/vampirchik-svoimi-rukami-ili-alternativnaya-zaryadka-dlya-sotovogo/#more-8374





Поделиться этой страницей в:

Рейтинг статьи
Средняя оценка: 5 из 5. Голосов: 46

Проголосуйте, пожалуйста, за эту статью:
Класс! Очень хорошо! Сойдёт 3-й сорт еще не брак Ерунда
(отлично!)(хорошо)(сойдет)(так себе)(плохо)

Статьи в тему: Электроника
Схема автоколебательного конвертора преобразователя напряжения
 Система отслеживания точки максимальной мощности оптимизирует систему управления вентилятором от солнечной энергии
 Самое маленькое зарядное устройство USB для батареек
Автоколебательный конвертер  Система отслеживания точки максимальной мощности оптимизирует систему управления вентилятором от солнечной энергии  Самое маленькое зарядное устройство USB для батареек

Связанные темы

Сделай сам
Сделай сам


Комментарии к статье

Вампирчик своими руками, или альтернативная зарядка для коммуникатора | 4 Комментария

Спасибо за проявленный интерес

Вы не можете отправить комментарий анонимно, пожалуйста зарегистрируйтесь.

Re: Вампирчик своими руками, или альтернативная зарядка для коммуникатора
Разместил: Grishanenko
Дата: 11.11.2012

Чайники атакуют. Нельзя подключать Li-Ion аккумулятор напрямую в USB, на котором может быть напряжение до 5.2В. Контроллер, который можно добыть из любого старого аккумулятора сотового телефона - это плата аварийной защиты. Возможно, она окажется рабочей, если аккумулятор был не слишком китайский, и защитит от взрыва, но новенький гаджет раздуется в первые месяцы (если не дни) использования.
    Re: Вампирчик своими руками, или альтернативная зарядка для коммуникатора
    Разместил: nik34
    Дата: 11.11.2012

    Не все так страшно. Главное, ограничить ток заряда.
    Во-первых, это делает USB адаптер, от которого он заряжает свой накопитель.
    Во-вторых, у него в схеме индикации стоит резистор на 0.5 Ома и последовательный диод на котором тоже какое-то напряжение упадет. В сумме этого может быть достаточно чтобы ограничить ток на уровне безопасного для аккумулятора.
    К тому же этот акк. достаточно большой емкости и может съесть весьма большой ток. Тут, скорее, компьютер бы не повредить, если заряжать от него.



      Re: Вампирчик своими руками, или альтернативная зарядка для коммуникатора
      Разместил: Grishanenko
      Дата: 15.11.2012

      Главное - ограничить напряжение. По поводу тока я и не думал волноваться. Разве что для случая подключения разряженного АКБ к USB-порту компьютера. Вот тогда его (порт) запросто можно спалить.
      И еще один необходимый момент - не дать полностью разрядить АКБ.
      Глубокий разряд в сочетании с неконтроллируемым зарядом ощутимо сократят срок его службы.



        Re: Вампирчик своими руками, или альтернативная зарядка для коммуникатора
        Разместил: naetech
        Дата: 14.12.2012

        Попробуйте подключить разряженный блин A123 на 20Ач к ИП 12В на зарядку - он мигом просядет от такой нагрузки (если он не размером с телевизор).
        Банки у автора большие, поэтому зарядка наверняка заканчивается уже на участке СС и до СV не доходит. Т.е. главное, чтобы защита акка смогла его отрубить при превышении 4.2В - тогда всё ОК будет.
