Три богатыря (китайских)


Разместил 15.11.2012   nik34

Обзоры и тесты nik34 прислал:

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов
Накопители (универсальные аккумуляторы, Power Bank и т.д.) уже давно не экзотика. В статье рассмотрены три образца подобных изделий, которые имеют какие-либо интересные особенности относительно большинства аналогов.





Поделиться этой страницей в:


Введение.

Накопители в виде универсального аккумулятора с зарядкой от USB и USB выходом уже давно не экзотика. И покупке той или иной модели может склонить та или иная "фишка" конкретной модели, которая часто относится не к техническим параметрам, а к удобству пользования и т.п.

В данной статье рассмотрим три таких универсальных аккумулятора, каждый из которых в чём-то интересен.

Немного теории.

Все эти накопители имеют примерно одинаковое устройство и состоят из следующих элементов:

- Аккумулятор. Обычно Li-Pol. Напряжением 3.7 В,

- Схема зарядки этого аккумулятора от 5 В,

- Выходной повышающий преобразователь с 3.7 В до 5 В,

- Индикатор уровня заряда аккумулятора, обычно светодиодный на несколько шагов.

Выходов USB может быть один или два, реже, больше, хотя, как-то видал 4 USB выхода на разные выходные токи.

Два USB выхода обычно нужны потому, что разным потребителям требуются различные токи зарядки. Для сотовых телефонов - поменьше, для планшетов - побольше.

Накопители.

Из моделей, представленных на рынке, попробовал выбрать те, что имеют какие-то особенности, отличные от стандартных. Фото трех таких кандидатов ниже.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

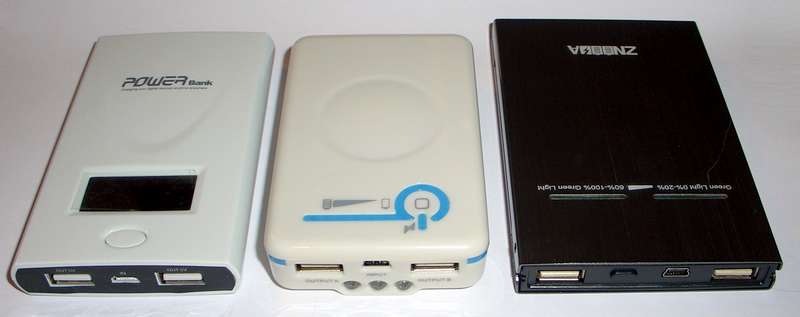

Рис.1. Три накопителя №1, №2, №3 слева направо.

Поскольку эти аккумуляторы обычно собственного названия не имеют, то обозначим их просто №1, №2, №3, расположив номера в порядке увеличения ёмкости внутреннего аккумулятора.

Параметры сведём в таблицу.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

Как уже говорилось, каждый из накопителей имеет свои особенности, которые могут быть интересны пользователю. Рассмотрим их подробнее.

Накопитель №1. (с экраном)

Плюсы:

1. Большой выходной ток, до 2.1 А, что подходит для зарядки продвинутых гаджетов типа Apple iPad или Samsung Galaxy Tab.

2. В качестве индикатора уровня заряда используется ЖКИ экран.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

Рис.2. ЖКИ экран накопителя №1 при зарядке гаджетов.

Экран включается кнопкой под ним и отображает уровень заряда встроенного аккумулятора и идёт ли зарядка или разрядка накопителя. Собственно, всё, цифры 5В, 2А в процессе работы не меняются - это не измерители, а просто надпись.

3. В качестве входного разъёма использован микро-USB. Это может быть удобно, т.к. многие устройства сейчас питаются через такой разъём и можно использовать их зарядку без дополнительных переходников.

4. Автоматическое включение/выключение при подсоединении нагрузки.

Недостатки.

1. Оба выходных разъёма выдают большой ток до 2.1 А. А это означает, что некоторые сотовые телефоны или другие гаджеты, которые хотят меньший ток зарядки, могут отказаться заряжаться. В лучшем случае напишут "плохой адаптер", в худшем - сгорят.

Вывод:

Один из немногих накопителей, с ЖКИ индикацией режимов. С мощным выходом.

Накопитель №2. (с фонарем)

Плюсы:

1. Также присутствует функция автоматического включения при подсоединении нагрузки. При этом индикатор над кнопкой выключателя меняет свой цвет с синего на красный.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

Рис.3. Индикатор наличия выходного тока.

2. Встроенный фонарь на 3 светодиода.
Включается двойным нажатием на кнопку включения. (Одинарное нажатие приводит к индикации уровня заряда.)

3. USB разъёмы имеют различный выходной ток, что позволяет заряжать как мощные планшеты, так и сотовые телефоны.

4. Выходное напряжение чуть выше 5В - 5.3В. Некоторые устройства не хотят включать быструю зарядку при подключении к 5В, но начинают её при питании от 5.3 В и выше.

Недостатки:

1. Формально, недостатком можно считать не слишком большой ток по мощному выходу USB, до 1.5А. Но реально, этого тока вполне хватает, чтобы заряжать практически все мощные планшеты, GPS и т.п.

Вывод:

Самый сбалансированный накопитель из представленных здесь. Достаточно ёмкий и компактный. С хорошим выбором номинальных выходных токов под многие гаджеты. Плюс фонарь, который реально светит.

Накопитель №3. (в металлическом корпусе)

Плюсы:

1. Главный плюс - большая ёмкость - 37 Ваттчасов. Подобную ёмкость имеют некоторые "мелкие" накопители для ноутбуков.

2. Металлический корпус - верхняя и нижняя крышки сделаны из анодированного алюминия. А это значит, электроника и аккумулятор будут меньше нагреваться и, следовательно, дольше прослужат.

3. Раздельная индикация подключения нагрузки к каждому из выходных разъёмов.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

Рис.4. Индикация напряжения на каждом выходном разъёме.

Горящий зелёный светодиод на каждой стороне показывает, что в соответствующем USB разъёме присутствует напряжение. При подключении нагрузки светодиод на "своей" стороне начинает моргать, показывая наличие выходного тока.

4. Возможна легкая разборка корпуса. Поэтому, в дальнейшем можно будет легко самостоятельно поменять аккумулятор, хотя, конечно, такие накопители не предполагают никаких ремонтов.

Минусы:

1. Низкий выходной ток 1 А, даже на мощном USB выходе. Хотелось бы больше. Некоторые прожорливые гаджеты могут закапризничать. (Жаль, т.к. в металлическом корпусе можно было с успехом разместить мощный преобразователь в 5 В. Тем более, что ёмкость аккумулятора позволяет реально долго запитывать даже мощную нагрузку.)

Вывод:

Неплохой накопитель в металлическом корпусе с большой ёмкостью. Но при покупке, если предполагается питать мощных потребителей, лучше убедиться, что им будет достаточно тока 1 А для зарядки.

Модель приятная своей металлической солидностью.

Пара слов касательно всех накопителей.

1. Все они позволяют одновременно и заряжаться, и отдавать в нагрузку ток.

2. Все накопители могут отдавать ток одновременно по обоим USB-выходам (питать двух потребителей).

3. Померял реальный ток зарядки - у всех накопителей он оказался около 0.8А вместо заявленных 1А.

4. Все три накопителя нормально заряжаются от солнечной батареи, т.е. от источника тока, который может давать ток зарядки меньший, чем нужно накопителю. При этом зарядка не прерывается и накопитель "съедает" даже маленький ток.

5. Все накопители комплектуются набором переходников для подключения к различным сотовым телефонам и мини-микро-USB устройствам.

6. Все накопители имеют одинаковую цену, около 1800 р.

Для самых любопытных.

Напоследок, как говорится "не вынесла душа поэта" решил глянуть, что же внутри хотя бы одной из "коробочек". Конечно же, выбор пал на №3 в металлическом корпусе.

Корпус, действительно, прекрасно разбирается, достаточно отвинтить всего по одному винту, чтобы снять верхнюю или нижнюю крышку. Ну, а "под крышечкой" мы видим следующее.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

Рис.5. Внутренности накопителя №3.

Действительно большой аккумулятор, который занимает весь объем корпуса по высоте. И, самое главное, этот аккумулятор просто подпаян парой проводов к плате в удобном месте, а значит, впоследствии не будет никаких проблем по его замене.

Зарядная схема выполнена на микросхеме TP4056. Кому интересно, глянет параметры в Интернете. Здесь же можно отметить только то, что микросхема допускает максимальное входное напряжение не более 8 В, т.е. подключение накопителя к солнечной батарее, даже имеющей 5.5…6В рабочее напряжение, допускается только через стабилизатор с USB выходом. Например, такой.

Выходной преобразователь сделан единым на оба канала. Похоже, этим и объясняется малое различие в выходных токах в каждом из USB разъёмов. Видимо, максимальный выходной ток ограничивают просто резистором. Но это только догадки, поскольку на обратную сторону платы не заглядывал, т.к. чтобы сдвинуть нижнюю крышку, пришлось бы отдирать аккумулятор, приклеенный к ней двусторонним скотчем.

Вообще, корпус порадовал, даже вместо саморезов в пластик, как обычно все делают, китайцы расщедрились на металлическую втулку с резьбой, т.е. разбирать корпус можно многократно без ущерба для него.

Обзор универсальных аккумуляторов Power Bank с USB выходом и входом для питания разных гаджетов

Рис.6. Втулка в корпусе.

В заключение хочу сказать, что все накопители вполне работоспособны и свою функцию "кормления" USB устройств выполняют. Могут быть использованы в походных условиях, т.к. способны заряжаться от солнечных батарей.

Характеристики их близкие, так что, окончательный выбор можно делать по принципу "нравится - не нравится".




Автор: Николай Носов                    15.10.12
