Китайские стабилизаторы для самоделкиных. Часть 3.


Разместил 08.12.2012   nik34

Электроника nik34 прислал:

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Продолжаем серию статей, посвященных китайским модулям импульсных стабилизаторов напряжения. Описаны семь новых интересных моделей, представленных на сайте "вампирчик-сан".






Поделиться этой страницей в:


Сегодня, можно сказать, круглая дата - со дня опубликования последней статьи о китайских стабилизаторах прошло ровно полгода. За это время на сайте "вампирчик-сан" появилось еще несколько интересных моделей подобных плат, которые я бы и хотел описать в данной статье.

Описанные ниже стабилизаторы рассортируем по следующим их особенностям.

1. Повышающие или понижающие.
2. С регулировкой выходного тока и без таковой. (выходное напряжение они регулируют все)
3. Наличие цифрового индикатора выходного напряжения/тока.

Итак, поехали. Сегодня будут рассмотрены семь модулей, общее фото которых представлено ниже.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.1. Стабилизаторы.

На фото слева-направо и сверху-вниз расположены:

- классический повышающий стабилизатор,
- классический мощный понижающий,
- синхронный мощный понижающий,
- понижающий с регулировкой тока,
- синхронный стабилизатор с регулировкой тока и индикатором тока и напряжения,
- аналогичная предыдущему, но без регулировки тока,
- аналогичный вышестоящему, но без индикации тока, только напряжения.

Теперь подробнее по каждом из типов.

1. Мощный повышающий стабилизатор.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.2. Мощный повышающий преобразователь.

Характеристики:

- Входное напряжение 3.5 ... 30 В
- Выходное напряжение 4 ... 30 В
- Выходной ток - до 3А
- Размеры 52 х 38 х 27 мм.
- Вес 35 г.

Назначение и особенности:

1. Универсальный повышающий модуль средней мощности.
2. Может быть использован для питания нетбуков.
3. При небольших напряжениях питания выходная мощность будет ниже заявленной.

2. Мощный понижающий стабилизатор классической схемотехники.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.3. Мощная классическая понижалка.

Характеристики:

- Входное напряжение - 4.5 ... 30 В
- Выходное напряжение - 0.8 … 30 В
- Выходной ток до 12 A
- Рабочая температура: -40 deg C to +85 deg C
- Размеры - 60 х 50 х 21 мм

Назначение и особенности:

1. Универсальный мощный понижающий стабилизатор для широкого круга задач.
2. Выполнен на микросхеме со встроенным ключом.

3. Синхронный мощный понижающий стабилизатор.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.4. Мощный синхронный понижающий стабилизатор.

Характеристики:

- Входное напряжение - 10 ... 15 В
- Выходное напряжение - 0.9 … 12 В
- Выходной ток до 5 A
- КПД - 93 % (при 12 В в 5 В / 5А)
- Рабочая температура: -40 deg C to +85 deg C
- Размеры - 60 х 50 х 21 мм
- Вес - 20 г.

Назначение и особенности:

1. Мощная компактная синхронная понижалка.
2. Малый диапазон входных напряжений.
3. Высокий КПД.

4. Понижающий стабилизатор с ограничением тока.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.5. Понижающий стабилизатор с ограничителем тока.

Характеристики:

- Входное напряжение - 7 ... 35 В
- Выходное напряжение - 1.25 … 30 В
- Выходной ток - 0 ... 3 A (настраивается)
- Размеры - 48 х 24 х 14 мм
- Защита от перепутки полярности по входу

Назначение и особенности:

1. Версия недорогого понижающего стабилизатора (№6) с дополнительной регулировкой выходного тока.
2. Может быть использована для питания светодиодов и в качестве зарядного устройства.

Стабилизаторы с индикаторами.

Далее, идёт линейка из 3-х импульсных понижающих синхронных стабилизаторов, основная особенность которых - наличие цифровых индикаторов выходного напряжения и тока.

Все они выполнены на интегральной схеме синхронного понижающего стабилизатора MP2307. Это обеспечивает отличный КПД схемы. Хотя, выходной ток и относительно невелик.

Электрические характеристики всех трёх моделей идентичны.

- Входное напряжение - 4.5 ... 24 В
- Выходное напряжение - 0.93 … 20 В
- Выходной ток - 0 ... 2 A (макс. ток может быть ограничен в модели с регулировкой тока)

Замечу, что даже при использовании 4-х разрядного индикатора, точность измерений во всех моделях - 3 цифры. Последний разряд используется для отображения символа напряжения "U" или тока "I" при их измерении.

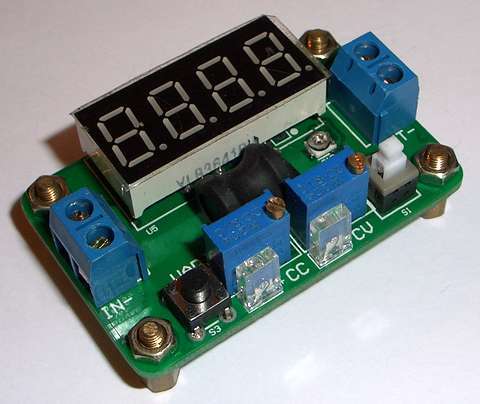

1. Стабилизатор с индикатором напряжения и тока и регулировкой тока.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.6. Стабилизатор с индикатором напряжения/тока и регулировкой тока

Размеры модуля 51 х 33 х 20 мм.

Два светодиода индицируют работу в режиме постоянного напряжения "СС" или постоянного тока "СV".

2. Стабилизатор с индикацией напряжения и тока.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.7. Стабилизатор с индикатором напряжения/тока

Размеры модуля 48 х 31 х 20 мм.

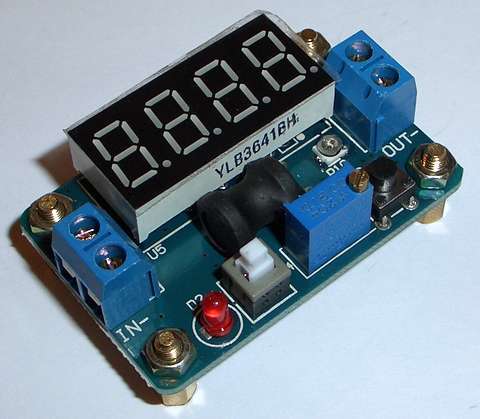

3. Стабилизатор с индикатором напряжения.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.8. Стабилизатор с индикатором напряжения.

Размеры модуля 43 х 30 х 20 мм.

Заключение.

Число различных типов модулей стабилизаторов, с уч`том описанных в первой и второй частях статьи весьма велико и можно подобрать на любой вкус под свою задачу.

Причём, технологический уровень стабилизаторов очень даже неплохой, особенно в последних моделях. Качество исполнения может варьировать в зависимости от производителя, но это уже не техническая проблема.

А по поводу технической сложности - фото нижней стороны платы стабилизатора с индикатором и регулировкой тока. Деталюшек куча. А, ведь, всего-навсего, стабилизатор.

Импульсные стабилизаторы для самоделкиных. Китайские модули.

Рис.9. Низ платы стабилизатора с индикатором и регулировкой тока.




Автор: Носов Николай                               08.12.2012
