Обзор двух накопителей на сменных аккумулятрах размера 18650


Разместил 15.04.2014   nik34

Обзоры и тесты nik34 прислал:

Приобретая PowerBank мы фактически берем "кота в мешке", т.к. нельзя гарантировать, что его заявленная ёмкость будет такой на самом деле. Какой же выход - использовать накопители в которые можно вставлять аккумуляторы самостоятельно. Парочку таких мы нынче и рассмотрим.


Поделиться этой страницей в:


Сегодняшний обзор посвящен двум накопителям или, как их часто называют PowerBank'ам, в которые можно вставлять сменные аккумуляторы популярного размера 18650 (18 мм диаметр, 65 мм длина). Первый использует всего один аккумулятор, во второй можно вставить их от одного до пяти.

Сначала небольшое "лирическое отступление". Почему имеет смысл приобретать накопитель именно на сменных аккумуляторах? Потому что, к сожалению, надеяться на честность китайских производителей не приходится. Реальная емкость накопителя может как соответствовать написанной на PowerBank'е, так и быть меньше её в разы. Это происходит потому, что сами корпуса и электронику накопителей штампуют более-менее крупные производства в больших объемах и распространяют их как ОЕМ продукт, т.е., по сути, набор для самостоятельной сборки, который затем используют мелкие производители, просто вставляя внутрь свои аккумуляторы. Кто-то ставит "честную" емкость, кто-то, мягко говоря, экономит. Конечный же продукт внешне выглядит совершенно одинаково.

Но что же делать в этом случае нам, пользователям этого "счастья"? Как выход, можно самим вставлять внутрь накопителя те аккумуляторы, в ёмкости которых мы уверены, т.е. выбросить из цепочки "завод-потребитель" "дядюшку Ляо" с его производством "на коленке" и "левыми" аккумуляторами.
Возвращаемся к нашим "коробочкам".

На фото ниже показаны оба накопителя в собранном виде.



Рис.1. Накопители на одном и пяти сменных аккумуляторах.

Накопитель-брелок на одном аккумуляторе.



Рис.2. Накопитель-брелок, различные цвета корпуса.

Характеристики:

1. Размеры  9.5х2.4х2.2 см
2. Вес с/без аккумулятора 72г/25г
3. Зарядка через порт микро-USB  5В, 1А.
4. Выход USB  5В, 1А.
5. Может быть разных цветов, например, как на фото, но крышка будет у всех белая.

В накопитель можно вставлять аккумулятор размера 18650 без защиты, более длинные аккумуляторы с платой защиты в него просто не влазят.
Возможна либо зарядка, либо питание внешних потребителей. Одновременно это делать не получится. Хотя бы по той причине, что оба разъёма USB расположены очень близко друг к другу и не получится подключить два штекера питания и зарядки совместно.
Электроника накопителя очень простая, как видно на фото.



Рис. 3. Плата накопителя на одном аккумуляторе 18650.

Всю работу выполняет микросхема FM6316, в которую встроен одновременно и зарядник для внутреннего аккумулятора 18650, и преобразователь из 3.7В в 5В USB. Молодцы китайцы.

При тестировании накопитель исправно отдавал в нагрузку ток около 750мА. При зарядке брал около 700мА. Вполне нормальный результат для устройств такого класса.

Индикация состояния сделана на двух светодиодах, которые просвечивают сквозь тонкий пластик крышки. Днем её видно плохо, приходится затенять рукой. При зарядке внутреннего аккумулятора горит красный светодиод, в конце зарядки он просто гаснет. При питании внешнего устройства горит синий.

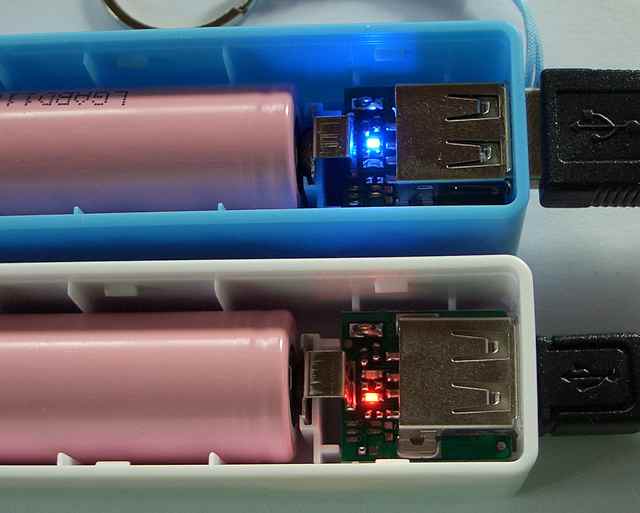

Рис.4. Верхний накопитель "кормит" нагрузку, нижний заряжается.

Ток, который тянет накопитель из аккумулятора при хранении, т.е. когда не заряжает внешнее устройство, составляет всего 20 микроАмпер. Т.е. зарядив этот PowerBank, можно бросить его в сумку и он будет там лежать месяцами и годами, почти не теряя заряда.

Включение накопителя автоматическое и происходит, когда в него по USB кабелю подключают нагрузку. Измеренное выходное напряжение при небольшой нагрузке составило 5.1В.

Цена накопителя в московских интернет-магазинах приблизительно 150р.

Накопитель на пяти сменных аккумуляторах 18650.

Характеристики:

1. Вход: микро-USB, 5В, 1А.
2. Выход: два USB разъема, 5В, 1А и 2.1А.
3. Размеры 14.7х6х2.2 см.
4. Вес с/без аккумуляторов 305г/70г.
5. Фонарик на одном светодиоде.
6. Цвета: белый, голубой, зеленый, розовый.

Два USB разъема с разными токами позволяют безопасно заряжать как простые телефоны, так и прожорливые планшеты.

Как и в предыдущем накопителе, внутрь этого можно вставлять только аккумуляторы 18650 без защиты. Аккумуляторы могут быть любой ёмкости, т.к. стоят все параллельно и их ёмкости просто суммируются. Также можно вставлять не обязательно все пять штук, но и любое другое их число.
На фото показаны аккумуляторы LG 3000мАч, т.е. суммарная ёмкость накопителя 15000мАч при 3.7В. Если поставить Panasonic 3400мАч, то емкость будет 17000мАч.

Кстати, аккумуляторы большей ёмкости, чем 3400мАч (Panasonic) в размере 18650 массово не выпускаются. Поэтому, продавцы, которые обещают большую ёмкость, просто обманывают покупателя - реально, стоит рассчитывать, что в них окажется 1000….2000мАч, вместо рекламных 4000..5000..6000 и более мАч.



Рис.5. Накопитель с полным комплектом аккумуляторов.

Одновременная зарядка и работа в этом накопителе также невозможны, зарядка собственных аккумуляторов имеет приоритет и, поэтому, при питании от внешнего источника, накопитель прекращает "кормить" нагрузку и начинает заряжаться сам.

При тестах накопитель брал честный 1А на свою зарядку. При этом мигали от одного до четырех светодиодов уровня заряда.
Выходной ток, который накопитель мог отдавать в нагрузку, не проверялся.

Функции автоматического включения в накопителе нет. Чтобы он начал питать нагрузку необходимо дважды нажать кнопку включения. Соответственно, чтобы выключить накопитель нужно повторно дважды нажать эту кнопку. Либо он сам отключается, если нет нагрузки, примерно через полминуты.



Рис.6. Кнопка включения, выходные разъемы, индикатор уровня заряда.

При удержании кнопки в нажатом состоянии больше 2-х секунд зажигается/гаснет фонарик.



Рис.7. Фонарик и разъем для зарядки.

Ток разряда аккумуляторов в отключенном состоянии накопителя составляет около 16 микроАмпер, т.е. крайне низок и накопитель может храниться очень долго без подзарядки.

Фонарик берет ток около 10мА, а включенный внутренний преобразователь с индикатором уровня, примерно 25мА.

Выходное напряжение без нагрузки 5.23В.

Как мы уже писали в начале статьи, накопители такого типа выпускаются на крупных предприятиях, поэтому качество изготовления очень даже неплохое. Как электроники, так и корпуса.


Рис. 8. Рифленая поверхность корпуса накопителя на пяти аккумуляторах.

Хотя, накопитель предполагает самостоятельную установку аккумуляторов, постоянно менять их будет проблематично потому, что защелки корпуса не рассчитаны на многократное открывание/закрывание. Они достаточно хлипкие и при вскрытии корпуса с большой вероятностью сломаются.
Поэтому желающим сделать свой накопитель действительно "многоразовым" стоит заранее подрезать фиксаторы этих защелок, чтобы корпус легко открывался. (Но это уже из серии "доработать напильником").

Да, цена накопителя примерно 650р.

Вывод.

Весьма неплохие накопители, допускающие самостоятельную установку аккумуляторов. Электроника заявленные характеристики обеспечит, а ёмкость будет та, которую мы сами установим.

Жалко, что не могут одновременно заряжаться и отдавать ток в нагрузку.



Автор: Носов Николай                               15.04.14
