USB индикаторы


Разместил 24.09.2014   nik34

Обзоры и тесты nik34 прислал:


 Сравнительный тест-обзор трех USB индикаторов напряжения/тока/мощности/ёмкости.




Поделиться этой страницей в:


Наконец-то пришла посылка из Китая с USB индикаторами напряжения/тока/емкости. Появился шанс потестировать и сравнить между собой трех представителей этого семейства, поскольку заочно, только по фото из интернет-магазинов это сделать сложно.
Итак, приступим.  Ниже групповое фото устройств, участвующих в тесте. Вид с одной стороны.


и с друой.


Слева направо:
1. USB измеритель напряжения и тока со светодиодным индикатором (далее №1).
2. USB измеритель напряжения/тока/емкости/мощности с OLED индикатором (№2).
3. USB измеритель напряжения/тока/емкости с сохранением результатов, ЖКИ-индикатор (№3).

Индикатор первого измерителя выполнен на обычных 7-ми сегментных светодиодных индикаторах. У второго использована матрица из органических светодиодов. У третьего - обычный жидкокристаллический дисплей, не графический.
Также они различаются своими возможностями, которые мы рассмотрим ниже.

Характеристики.


1) Сохранение результатов измерения заряда означает, что при отключении питания и повторном его подключении информация о пройденном через измеритель заряде не теряется, а продолжает суммироваться. Эта возможность есть в измерителе №3. В №2 при сбое питания подсчет мАч начинается заново, что может быть неудобно.
2) Сквозное прохождение данных означает, что любой USB-гаджет, подключенный через данный индикатор, например, к компьютеру, будет свободно общаться с этим компьютером, как через обычный USB-кабель. Т.е. измеритель не мешает этому общению.

Немного подробнее о каждом из индикаторов.

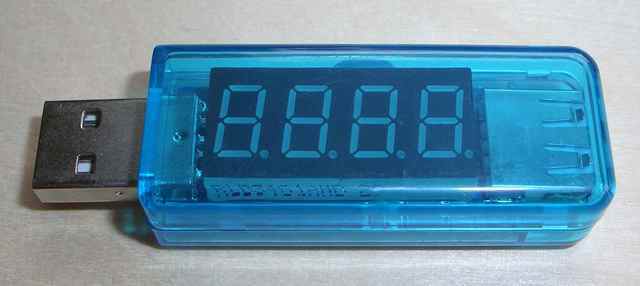

USB индикатор №1




Достоинства:
- простой и дешевый,
- яркий дисплей с большими цифрами,
- прочная конструкция, жесткий корпус.

Недостатки:
- низкая точность - реальный разброс измерения напряжения в нескольких протестированных экземплярах составил до 100мВ.
- сильно врёт по току (во-первых, занижает показания тока примерно на 70…100мА, во-вторых, большая зона нечувствительности, т.е. до увеличения тока до этих 70…100мА считает, что ток просто равен нулю),
- относительно высокое проходное сопротивление, а значит, падение напряжения на измерительном резисторе, причем, этот резистор расположен в "земляном" проводе.

USB-измеритель №2





Достоинства:
- яркий графический дисплей на органических светодиодах,


- высокая точность и повторяемость показаний,
- не наблюдается зона нечувствительности по току,
- малый ток потребления (пара-тройка мА),
- измерительный резистор находится в плюсовом проводе питания,
- возможность измерения текущей мощности,
- возможность поворота экрана на 180 градусов.

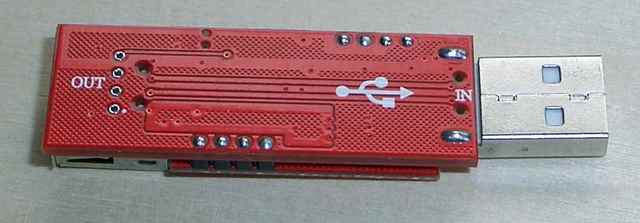

Поворот экрана выполняется с помощью микрокнопки около выходного разъема (черная точка чуть правее разъема).


Недостатки:
- бескорпусное исполнение.
- самая высокая цена из представленных в обзоре.

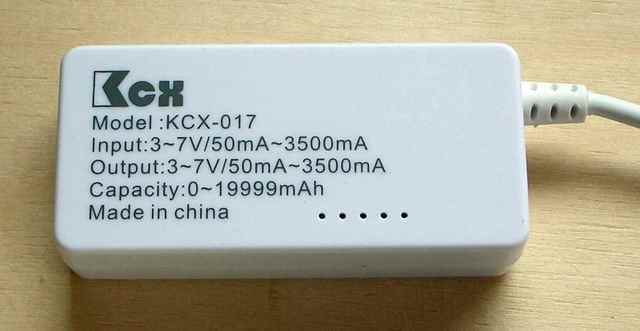

USB-измеритель №3

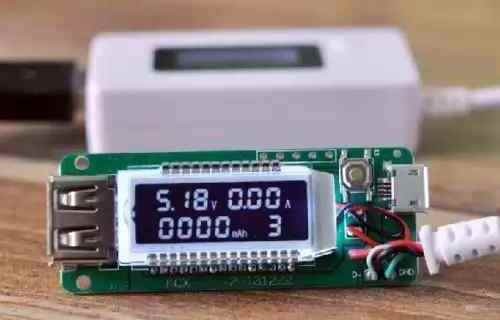

Вид со снятым корпусом.


Имеет два входа, один стандартный папа-USB на проводе, второй - микро-USB мама, в который можно втыкать выходной разъём адаптера питания гаджета. Это будет удобно тем, у кого гаджет питается через микро-USB.

Достоинства:
- высокая точность измерений,
- в корпусе,
- может сохранять показания ёмкости при отключениях питания,
- малый потребляемый ток.

Недостатки:
- блеклый ЖКИ экран,
- есть небольшая зона нечувствительности при измерении тока,
- не очень удобный интерфейс с кнопкой.

Кнопка на корпусе служит для перебора каналов измерения прошедшей ёмкости (10 счетчиков), а также для обнуления показаний этих счетчиков.

Вход в режим выбора счетчика выполняется быстрым двойным нажатием на кнопку, при этом цифры начинают мигать. Затем одиночным нажатием на кнопку переключаем номер счетчика. Для выхода из режима выбора счетчика опять дважды быстро жмём кнопку.

Обнуление показаний счетчика ёмкости выполняется долгим нажатием на кнопку.

Вообще говоря, интерфейс общения с пользователем через кнопку мне показался неудобным - замедленные реакции, не всегда интуитивно понятный результат от действий.

На сайте продавца в Китае описывалась возможность самостоятельной калибровки по току данного измерителя, но, честно говоря, я так и не понял как это сделать.

Напоследок еще об одном свойстве данного измерителя - это способности отслеживать скачки измеряемого напряжения как вверх, так и вниз. При обнаружении таких скачков, подсветка экрана начинает моргать и высвечивается стрелка вверх или вниз слева от цифры напряжения. Для остановки моргания нужно нажать кнопку.



Честно говоря, польза от такой функции не слишком понятна, зато, она создает дополнительные неудобства, от необходимости ручной остановки мигания подсветки. Но это мое личное мнение, может у кого-то эта возможность будет востребована.

Немного о точности

Как уже отмечал выше, точность приборов различна. Вот пример одновременного измерения напряжения на USB.


Мультиметр показал напряжение на USB выходе 5.37В, индикаторы, соответственно, 5.31 В, 5.35 В, 5.35В.

Как видно, индикаторы №2 и №3 весьма точны. И при проверке нескольких их экземпляров расхождений в показаниях практически не было, разве что в последней дискрете, что нормально для цифровых приборов.

Показания же индикаторов №1 от образца к образцу различались весьма сильно - от 5.27 В до 5.35 В. Причем, значения тока и напряжения скачут, т.е. в этом индикаторе показывается мгновенное значение, без осреднения.

При измерении тока показания также различаются.


Измеритель №1 всегда показывает заниженное значение тока (было проверено несколько образцов). А вот показания измерителей №2 и №3 практически всегда идентичны, причем, у разных экземпляров, т.е. повторяемость очень хорошая.

Кстати, на последних 2-х фотографиях видно реальное различие типов индикаторов. Очень яркие и четкие цифры у светодиодных индикаторов (№1 и №2) и обычного жидкокристаллического (№3 справа на фото). Фотография довольно реалистично передает отличия.

Еще одной особенностью, которая упоминалась, но ещё не рассматривалась, было расположения измерительного резистора в проводе "земли" или "+5В". На что это влияет? На то, что если источник питания и заряжаемый гаджет будут иметь внешний контакт между "землями"(корпусами), то измерение тока окажется невозможным или ошибочным.

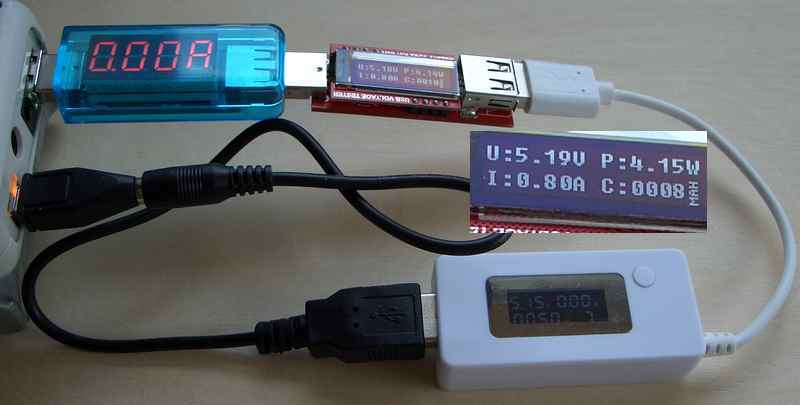

Наглядный пример на фото ниже, где накопитель типа "Вампирчика" заряжает сам себя.


Как видно, на фото, ток измеряет только индикатор №2, а №1 и №3 показывают нулевой ток, т.е. померять его не могут, т.к. "земли" двух USB разъемов "Вампирчика" соединены между собой.

Конечно, это не столь частый случай, когда земли источника и потребителя контактируют, но знать о такой особенности, думаю, следует.

Подводя итоги

А зачем вообще нужна такая игрушка? Наверное, этот вопрос стоило бы вынести в самое начало статьи, но почитав обзор возможностей индикаторов, легче будет найти, где можно их использовать.

Ну, например:

1. По прямому назначению - проверка, какой ток и напряжение реально идут от адаптера питания или с USB порта в заряжаемый гаджет.

2. Проверить качество USB кабеля питания, померяв напряжение на USB разъёме в начале и в конце этого кабеля. Как ни странно, но даже при токе около 0.5А падение напряжения может достигать полвольта и более. Т.е. плохие кабели из тонкого провода имеют сопротивление от долей до единиц Ом, что может вызывать проблемы с зарядкой.

3. Измерять емкость аккумулятора гаджета и узнать насколько она упала со временем и не пора ли менять аккумулятор.

4. Аналогично можно протестировать PowerBank (накопитель) на его реальную емкость. А также его скорости зарядки (насколько они отличаются от заявленных).

5. При питании от солнечной батареи, увидеть какую реально мощность она отдает и так ее сориентировать, чтобы снимать максимум энергии.
6. Да и просто удобно видеть, что зарядка реально идёт или нет не по индикатору типа "есть/нет", а чуть более информативно - как быстро, каким током, а может уже и закончилась и ток уже упал до минимума.

7. Использовать в качестве зарядника, для аккумуляторов, т.к. мы видим и реально закачанную в него ёмкость и напряжение на нём (от 3 В и выше), что позволяет заряжать даже литиевые аккумуляторы не терпящие перезаряда (главное, не забыть их отключить, как зарядятся).

Думаю, найдется и другие применения.

Все три индикатора, хотя и похожи по функциям, но не сильно конкурируют.

Первый из них, удобен для походов, где часто не нужно знать точные значения величин напряжения и тока, скорее нужно убедиться, что они вообще есть. Зато, он прочен и дешев, с ярким индикатором с большими цифрами.

№2 - это лабораторный экземпляр. Мне он понравился отличной точностью и тем, что сразу показывал мощность. К тому же яркий графический дисплей просто приятен. Но отсутствие корпуса требует бережного обращения с ним. (Самодельщики могут и свой корпус сделать - благо, это не сложно.)

№3 можно взять и в поход, и в домашнем использовании может пригодиться. Особенно тем, кто пользует адаптеры с микроUSB разъёмом. Точность высокая. Мизерный ток собственного потребления (как и у №2) полезен при автономном питании. Малые токи (<50мА), правда, не меряет, да экран бледноват.

Кстати, о ценах - 200, 450 и 330р, соответственно, для индикатора №1, №2, №3. Цены взяты с сайта www.mobi-power.ru .
В общем, выбрать есть из чего, хотя, идеал пока не достигнут. :)




Автор: Николай Носов       23.09.14

Все статьи на сайте разрешены к копированию, но с обязательным указанием ссылки на нас www.mobipower.ru.

---------------------------------------------------------------

Добавление от 28 ноября 2014г.

1. USB измеритель №1 в новой поставке оказался весьма неплохим по точности и порогам измерений. Т.е. он четко меряет от токов в десяток мА и выше, в отличие от описанного в статье. Поэтому его можно смело покупать.

2. USB измеритель №2 наконец-то обрел корпус. Выглядит он так же, как и корпус измерителя №1.

Вообще, к сожалению, китайцы подделывают все, в том числе и сами себя. И одни и те же модели, даже вроде бы одинаковые внешне, могут вести себя по разному. Поэтому, гарантировать, что, купив в Китае одну из описанных здесь моделей, Вы получите те же характеристики, нельзя. Причем, как в лучшую, так и в худшую сторону.
