О мобильной зарядке для сотовых.
Разместил 17.05.2008 nik34 |
|
nik34 прислал:
16.05.08
Для зарядки телефонов и КПК вдали от розетки часто используют несколько аккумуляторов или батареек, соединенных в блок. Что нужно учитывать при таком подключении, чтобы не спалить заряжаемое устройство и рассмотрено в этой заметке.
| Поделиться этой страницей в: |
|
Хотя, вопрос мобильной зарядки для сотовых телефонов уже многократно обсуждался в Сети в различных форумах, думаю будет целесообразным изложить здесь несколько обобщающих выводов по данному вопросу.
По роду деятельности мне приходится изготавливать зарядные устройства для различных мобильных устройств и кое-какая статистика по их зарядке набирается. Чем и хочется здесь поделиться. Надеюсь, это поможет кому-то не изобретать велосипед и не наступать на грабли, уже набившие кому-то шишки.
Особенностью зарядки мобильников можно считать ту, что в большинстве из них часть функций по зарядке переложена на сетевой (или автомобильный) адаптер. Поэтому, создавая зарядку для сотового необходимо чтобы её параметры были бы максимально близки к выходным характеристикам адаптера.
Сетевой (автоадаптер) представляет собой блок питания с достаточно высоким выходным сопротивлением и ограниченным сверху выходным напряжением. Он имеет приблизительно следующие параметры: напряжения холостого хода около 6 (до 8)В и выходной ток ограниченный на уровне 300…500 мА.
Телефон при подключении к такому заряднику сначала проверяет, чтобы поступающее напряжение было больше некоторой величины (обычно 5…6 В), если это так, то затем он подает это напряжение на заряжаемый аккумулятор. При этом схема зарядки внутри телефона в большинстве моделей никак не ограничивает ток, поступающий из адаптера, считая, что этим должен заниматься сам адаптер.
Максимум, что обычно выполняется, это контроль того, что ток зарядки адаптером всё же ограничивается и не превышает некоторого заданного значения (обычно до 0.5 А). При превышении этой величины просто подаётся команда на прекращение зарядки и выдачу сообщения на экран, что зарядки нет.
В некоторых же дешевых моделях телефонов не производится даже такая проверка на максимальный ток и схема зарядки внутри телефона лишь проверяет, что напряжение на аккумуляторе не превышает максимально допустимого. И если это условие выполнено, то она просто замыкает через ключ (транзистор) выводы аккумулятора и выход адаптера. При этом если вместо адаптера подключен обычный блок питания, способный отдавать большие токи, то этот большой ток целиком польётся в аккумулятор и может повредить как собственно аккумулятор, так и ключ, соединяющий аккумулятор с адаптером.
Собственно, вот эти два условия: наличие достаточно высокого начального напряжения и необходимость ограничения тока необходимо учитывать при изготовлении зарядки для мобильника.
Пара примеров.

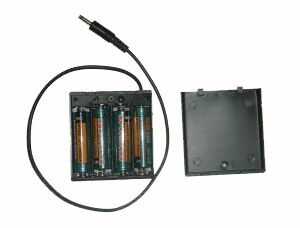

Часто можно встретить китайские "заряжалки", которые представляют собой набор из 4-х батареек (обычно формата ААА), которые подключаются через последовательный диод к разъему сотового телефона. Что же, вполне безопасная конструкция, если использовать батарейки. Напряжение на 4-х ААА около 6В, т.е. телефон видит, что питание подано. Ток от батареек не слишком велик (в пределах нескольких сотен миллиАмпер, особенно от ААА формата), поэтому телефон он не повреждает и схема контроля тока, если и есть в телефоне, не срабатывает. Зарядка идёт неплохо.
Однако, народные умельцы часто пытаются заменить эти четыре батарейки на пальчиковые аккумуляторы, утверждая, что у них всё прекрасно работает. Спорить и "отвечать" за все типы сотовых телефонов не буду, но о некоторых "подводных камнях" знать всё же желательно.
Во-первых, выходное напряжение аккумуляторов ниже, чем у батареек, поэтому некоторые телефоны могут просто "не видеть", что питание на них подано. Но это не самое страшное. Хуже то, что выходное сопротивление аккумуляторов весьма мало и они могут выдавать достаточно большие токи. Т.е. схема зарядки в телефоне замыкает ключ, соединяя, фактически, два аккумулятора (телефонный и внешний) между собой и токи в таком соединении могут быть весьма большими. Хорошо, если схема зарядки достаточно "умная" и, увидев, что ток велик, просто разомкнёт цепь заряда и сообщит об ошибке. А если "тупая"? Мне приходилось наблюдать токи зарядки до 1.5А, а схема зарядки "делала вид", что ничего не происходит, всё нормально. Понятно, что максимальный ток будет в случае, когда внешние аккумуляторы будут свежезаряженными, а телефонный – пустым.
Впрочем, если ключ достаточно мощный и не сгорает от таких больших токов, то зарядка может, действительно идти. Однако, при больших токах зарядки ресурс аккумулятора телефона резко снижается, и, в результате, через несколько десятков или сотню таких зарядок, аккумулятор нужно менять, т.к. он сильно теряет свою ёмкость.
Те же самые соображения о необходимости ограничения тока будут и в случае использования каких-либо преобразователей или блоков питания. Т.е. за током (и напряжением) нужно следить, и просто так подключаться к чему ни попадя чревато выходом мобильника из строя. (Всё сказанное о зарядке сотовых актуально и при зарядке mp-3 плееров со встроенным аккумулятором.)
Кстати, именно для возможности безопасной зарядки телефонов во всех стабилизаторах и накопителях, представленных на сайте www.vampirchik-sun.nm.ru присутствует функция ограничения выходного тока на уровне около 0.5 А.
Следующим же недостатком зарядки от 4-х пальчиковых аккумуляторов, будет та, что они при зарядке однобаночных (3.7В) литиевых аккумуляторов, которые установлены практически во всех сотовых, не будут полностью отдавать свой заряд. Поскольку напряжение на заряженном литиевом аккумуляторе составляет 4.2 В, а "пальчики" считаются полностью разряженными при напряжении 1В (т.е. 1В*4=4В на 4-х шт.)
Все соображения по зарядке, указанные выше, будут актуальны и при зарядке КПК и т.п., но в них токи зарядки уже могут достигать в норме до 2А, а напряжения начала зарядки обычно 5…5.5В и должно оставаться достаточно стабильным. И основной становится проблема поддержания этого стабильного напряжения, обеспечения тока зарядки уже "не меньше" запрошенного КПК и полного использования заряда "пальчиков", т.к. 4-х АА обычно уже не хватает даже на одну перезарядку КПК.
Подробнее вопросы зарядки более мощных потребителей типа КПК будут рассмотрены в следующей статье.
Оригинал статьи находится на сайте www.mobipower.ru .
Николай Носов 16.05.08
