Ветряной генератор из старого сканера


Разместил 22.06.2008   nik34

Сделай сам nik34 прислал:

ВетрогенераторШаговый двигатель в качестве маломощного ветрогенератора.
(здесь, самым интересным является способ изготовления лопастей)





Поделиться этой страницей в:


Ниже предоставлена инструкция, с помощью которой вы сможете «переработать» старый сканер в впечатляющий генератор электричества.

Ветрогенератор

Нам понадобятся:
- Старый сканер;
- Выпрямляющие диоды (в проекте использовано 8 диодов 1N4007);
- Конденсатор 1000 мкФ;
- LM7805;
- Труба ПВХ;
- Пластиковые детали (см. ниже);
- Алюминиевые пластины (можно использовать любые другие).

Помимо флуоресцентной трубы и электронных компонентов, в сканере есть шаговый двигатель, именно он нам и понадобится. На фото показан четырехфазный шаговый двигатель.

Ветрогенератор

Теперь, когда у нас есть все необходимые компоненты можно приступить к сборке выпрямителя. Для каждой фазы нам понадобится 2 диода, т.е. всего 8 диодов. Выходное напряжение будет стабилизировано с помощью конденсатора емкостью в 1000мкФ и регулятора напряжения LM7805. Заметка 1. Этот генератор может свободно вырабатывать напряжение более 5 вольт, однако в рамках этого проекта, для зарядки мобильных устройств, было достаточно 5 вольт. Заметка 2. Для зарядки по порту USB необходимо два сопротивления в 15 кОм на обеих шинах передачи данных. Более подробно смотрите в спецификации USB или в этой инструкции.

Ветрогенератор

Ветрогенератор

Ветрогенератор (электрическая схема)

Ветрогенератор (лопасти)

Собираем лопасти. Более подробно см. здесь.

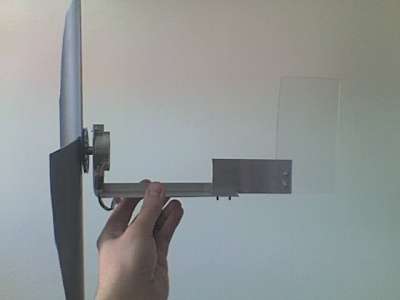

Ветрогенератор

Ветрогенератор

Конец! Теперь осталось дождаться ветряного дня и опробовать устройство, как видно на фотографии - устройство стабильно генерирует напряжение 4.95 В. Теперь вы можете бесплатно заряжать МР3 плеер или телефон!

На английском языке: Wind Generator from Old Scanner

Перевод: Ale)(ander, по заказу РадиоЛоцман



Источник:
http://www.rlocman.ru/shem/schematics.html?di=46283





Поделиться этой страницей в:

Рейтинг статьи
Средняя оценка: 5 из 5. Голосов: 26

Проголосуйте, пожалуйста, за эту статью:
Класс! Очень хорошо! Сойдёт 3-й сорт еще не брак Ерунда
(отлично!)(хорошо)(сойдет)(так себе)(плохо)

Статьи в тему: Сделай сам
MC34063 Один из самых распространенных ШИМ (ЧИМ) контроллеров и небольшой экскурс в принципы работы DC-DC конвертеров
 Внешний литиевый аккумулятор для питания КПК

MC34063 Один из самых распространенных ШИМ (ЧИМ) контроллеров и небольшой экскурс в принципы работы DC-DC конвертеров  Самоделки. Адаптер внешнего Li-Ion аккумулятора.  Самодельный термогенератор

Связанные темы

Механика
Механика


Комментарии к статье

Ветряной генератор из старого сканера | 14 Комментариев

Спасибо за проявленный интерес

Вы не можете отправить комментарий анонимно, пожалуйста зарегистрируйтесь.

Re: Ветряной генератор из старого сканера
Разместил: NEKTO
Дата: 20.04.2010

разобрал принтер 2 года ему. вытащил 2 вот таких моторчика один чуть больше. подключаю его к мультиметру и шурупувёрту. на нём ставлю постоянку как у вас я где то видел 0 показывает ставлю на переменку показывает 1.5(у вас заявленно 5) я хочу сделать по такому типу 4 диода + 2 кондера(выпрямитель с удвоителем будет ли толк от него ведь диод только постоянку пропускает и даже если 1.5Вх2=3В стоит ли вообще это делать??
    Re: Ветряной генератор из старого сканера
    Разместил: nik34
    Дата: 21.04.2010

    Вообще, 1.5В как-то маловато будет. Диоды действительно, половину съедят.
    Может трансформатор поставить? А потом уже выпрямлять.
    А в моторе одна обмотка? Может на другой поглядеть напряжения.
    Хотя, мотор, какой-то у Вас "слабенький". Я игрался с другими, и они спокойно зажигали светодиод, т.к. напряжение было заведомо больше 2В. Даже на не слишком большой скорости.
    Потом, ещё такой момент. Смотреть напряжение лучше на осциллографе, т.к. тестер может сильно врать на низкой частоте.



      Re: Ветряной генератор из старого сканера
      Разместил: NEKTO
      Дата: 21.04.2010

      руками крутил светодиод горел но даже 2 вольта мало. осцилографа к сожелению нету я 3 фазы подключал у 1. вот они показания


        Re: Ветряной генератор из старого сканера
        Разместил: NEKTO
        Дата: 21.04.2010

        потом ещё подключал светодиод и крутил шуруповёртом горел постоянно


          Re: Ветряной генератор из старого сканера
          Разместил: NEKTO
          Дата: 21.04.2010

          щас решил проверить каждую фазу и оказалось что работает только 1 на остальных 0 а на 1.5В как так?


            Re: Ветряной генератор из старого сканера
            Разместил: nik34
            Дата: 23.04.2010

            Не знаю.


            Re: Ветряной генератор из старого сканера
            Разместил: nik34
            Дата: 23.04.2010

            Попробуйте выпрямить, то, что есть и померять, что будет на постоянном токе. Лучше всего в качестве диодов найти германиевые, из каких-нибудь старых советских устройств. Типа Д7 и т.п. У них прямое падение около 0.2В, так что, много не потеряется.
            Но в любом случае, много от генератора ждать не стоит. Максимум, зарядить пальчик АА за несколько дней, или может быть сотовый через преобразователь.



              Re: Ветряной генератор из старого сканера
              Разместил: NEKTO
              Дата: 23.04.2010

              да я пока не хочу не чего серьёзного с ним делать просто хочу временно освещеие сделать в сарае. посмотреть как будет работать и на следующий год если всё норм поставить большой генератор(думаю лампочку от фонарика или светодиоды)


                Re: Ветряной генератор из старого сканера
                Разместил: NEKTO
                Дата: 23.04.2010

                и ещё решил попробовать каждую фазу на напряжение и оказалось что только 1 работает ещё 2 по 0


                Re: Ветряной генератор из старого сканера
                Разместил: nik34
                Дата: 23.04.2010

                Там надо обязательно ставить аккумулятор, т.к. как обычно, как только понадобится свет - ветер стихнет. Да и про лампочки, думаю, надо забыть - светодиоды однозначно.


                  Re: Ветряной генератор из старого сканера
                  Разместил: NEKTO
                  Дата: 23.04.2010

                  а чтоб ставить аккум надо 12В иметь преоразовать от того что у нас будет


                    Re: Ветряной генератор из старого сканера
                    Разместил: NEKTO
                    Дата: 26.04.2010

                    у меня сомнения что это 3х фазный еще 2 провода скорей всего собирают данные об оборатах и т.д.


                      Re: Ветряной генератор из старого сканера
                      Разместил: nik34
                      Дата: 26.04.2010

                      Есть и с 2мя обмотками. Не 3х фазные.


                        Re: Ветряной генератор из старого сканера
                        Разместил: NEKTO
                        Дата: 29.04.2010

                        решил я плюнуть с этими моторчиками на недели должны привезти 2 генератора норм. с ними буду уже что то делать надо скилет делать
