Маленький универсальный зарядный модуль для литиевых батарей / TP4056 1A Li-Ion battery Charging Module
Дата: 11.04.2014
Раздел: Электроника



Описан пример самодельного зарядного устройства для LiIon аккумуляторов на основе известной платы на микросхеме TP4056.





Вся история началась с того, что только что купленный карманный роутер Hame R1 (благодаря обзору отсюда, можете почитать его здесь) приказал долго жить. Если точнее, вышла из строя микросхема зарядки. Как я справился с этой проблемой и в итоге получил большую функциональность, нежели была изначально, можно прочитать под катом.
Много фото, а также ковыряния паяльником.
Если что, я предупредил =)
Заранее извиняюсь за неказистость и качество фотографий.
Ну что, поехали!
 После недели использования Hame R1 начал странно себя вести: после конца зарядки постоянно горел индикатор зарядки и постоянно кушались 0.35A от аккумулятора. Вскрытие показало, что греется вот этот модуль:


(выпаян и лежит рядом))
 Поиск в гугле по маркировке ничего не дал, а беглое тыкание щупами по выводам микросхемы дало понять, что скорее всего это и есть микросхема заряда.

Тут на помощь и пришёл сабж, заказанный до кучи с фасттеча.


Девайс простой и незатейливый. Основан на микросхеме TP4056, на ней же, кстати говоря, построена зарядная часть всеми любимой народной зарядки ml102 пятой версии.
Ток заряда задаётся резистором R4, по умолчанию впаян резистор на 1.2KОм, что соответствует току заряда в CC в 1А.

При желании, для батарей малой ёмкости, ток можно (и нужно!) уменьшить. Соотношение тока и необходимого сопротивления можно найти под спройлером.

Дополнительная информация
RPROG(k)IBAT (mA)
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1.66 690
1.5 780
1.33 900
1.2 1000

На сабже имеется два индикаторных светодиода. Красный горит во время зарядки, а зелёный после её завершения.
Также на плате присутствует разъём miniUSB, так что можно подключать и пользоваться, но не в нашем случае. Плата такого размера просто не влезет в корпус роутера.
Так что я открыл Eagle и принялся за дело.
Спустя полчаса схема девайса была готова, а вскоре и разводка дорожек:









Разводил схему без разъёмов и чего бы то ни было ещё. Максимально компактно, чтобы можно было встроить девайс куда угодно.
 Дальше был ЛУТ, травление, нанесение паяльной маски. Кому интересно — можете посмотреть небольшой фотоотчёт под спойлером.

PCB за одну ночь

Ну вот, плата готова. Теперь стал другой вопрос. В ходе тестирования выяснилось, что при таком зарядном токе микросхема нехило греется:




84грС после 2.5 минут работы это ппц. При встраивании модуля в девайс придётся это учитывать.

Подготавливаем место для зарядки над разъёмом RJ45:


Подпаиваемся к + выходу с разъёма microUSB роутера




А также + от аккумулятора, и землю (синий провод) около кнопки reset.

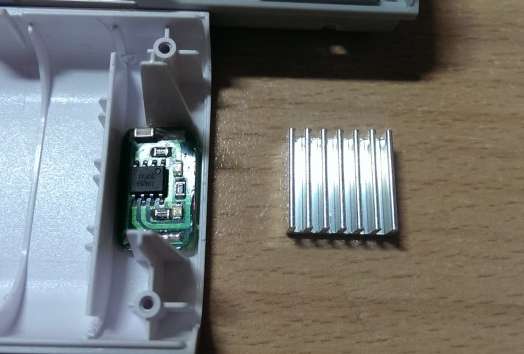

 Так я решил вопрос с перегревом:





Устанавливаем модуль на посадочное место и закрепляем его термоклеем:


Для безопасности между радиатором и микросхемой вставляем специальную термопрокладку:



 Наносим термопасту, устанавливаем радиатор и приклеиваем его суперклеем к ребру корпуса (при этом хорошенько его прижимаем вниз)


Не забываем сделать два отверстия в корпусе для индикаторов заряда.


Последний взгляд перед сборкой:



На этом всё!
или…

Вот конечные фото с демонстрацией работы:






Как можете заметить, девайс не потерял товарного вида, а главное только набрал функциональности! Теперь после окончания заряда индикатор не просто тупо гаснет, а горит добрый зелёный светодиод.

Вот теперь уж точно всё. Будут вопросы — с радостью отвечу.
