Сегодня обзор простого DC-DC преобразователя с заявленным током в 10 Ампер.

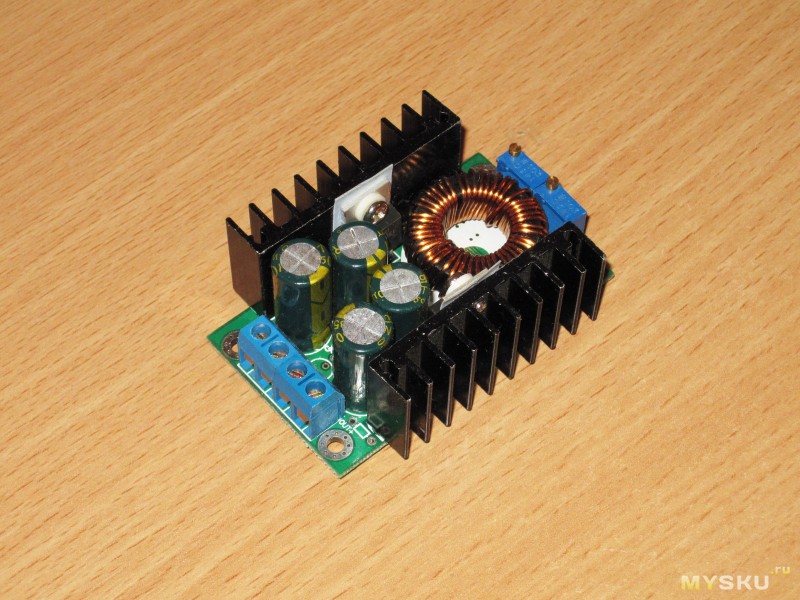

Внешне замечаний никаких. Вот просто крутил в руках и даже особо и придраться было не к чему, аккуратно, а если заменить конденсаторы на фирменные, то сказал бы что красиво. На одной из сторон платы размещены два клеммника, вход и выход питания.
На второй стороне два подстроечных резистора для регулировки выходного напряжения и тока.

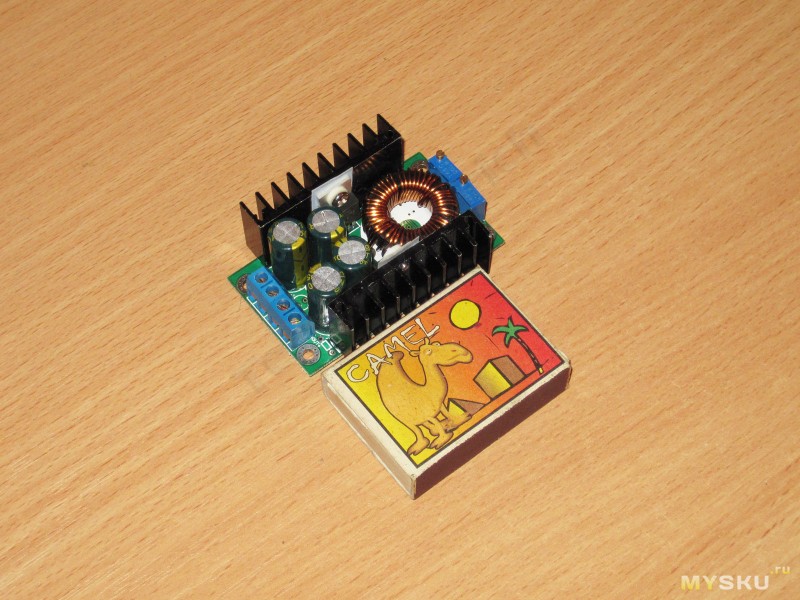

Так если посмотреть на фото в магазине, то платка кажется довольно большой. Я специально два предыдущих фото также сделал крупным планом. Но понимание размера наступает когда кладешь рядом с ней спичечный коробок. Платка реально маленькая, я не смотрел размеры когда заказывал, но мне почему то казалось, что она заметно больше. :) Размеры платы — 65х37мм Размеры преобразователя — 65х47х24мм
Плата двухслойная, монтаж двухсторонний. К пайке также замечаний не возникло. Иногда бывает, что массивные контакты плохо пропаяны, но на фото видно, что здесь такого нет. Правда элементы не пронумерованы, но думаю что ничего страшного, схема довольно простая.
Кроме силовых элементов на плате присутствует и операционный усилитель, который питается от стабилизатора 78L05, также есть и простенький источник опорного напряжения, собранный при помощи TL431.
На плате установлен мощный ШИМ контроллер , при этом он даже изолирован от радиатора. Я не знаю зачем производитель изолировал микросхему от радиатора, так как это снижает теплоотдачу, возможно в целях безопасности, но так как плата обычно встраивается куда то, то мне кажется это лишним.
Так как плата рассчитана на довольно большой выходной ток, то в качестве силового диода применили довольно мощную диодную сборку , которую также установили на радиатор и также изолировали от него. На мой взгляд это очень хорошее решение, но можно было его немного улучшить, если применить сборку на 60 Вольт, а не на 100.
Дроссель не очень большой, но на этом фото видно, что намотан он в два провода, что уже неплохо.
1, 2 На входе установлено два конденсатора 470мкФ х 50 В, на выходе два по 1000мкФ, но на 35 В. Если следовать списку заявленных характеристик, то по выходу напряжение конденсаторов совсем впритык, но вряд ли кто то будет понижать напряжение с 40 до 35, не говоря о том, что 40 Вольт для микросхемы это вообще максимальное входное напряжение. 3. Входной и выходной разъемы подписаны, правда снизу платы, но это особо непринципиально. 4. А вот подстроечные резисторы никак не обозначены. Слева регулировка максимального выходного тока, справа — напряжения.
А теперь немного разберемся с заявленными характеристиками и с тем, что имеем на самом деле. Выше я писал, что в преобразователе применен мощный ШИМ контроллер, а точнее ШИМ контроллер со встроенным силовым транзистором. Также выше я цитировал заявленные характеристики платы, попробуем разобраться. Заявлено — Output voltage: continuously adjustable (1.25-35V) Здесь вопросов нет, 35 Вольт преобразователь выдаст, даже 36 выдаст, в теории. Заявлено — Output Current: 8A, 10A maximum А вот здесь вопрос. Производитель микросхемы явно указывает, максимальный выходной ток 8 Ампер. В характеристиках микросхемы правда есть строка — ограничение максимального тока — 10 Ампер. Но это далеко не максимальный рабочий, 10 Ампер это предельный. Заявлено — Operating frequency: 300KHZ 300кГц это конечно классно, можно дроссель поставить меньше габаритами, но извините, даташит вполне однозначно пишет 180кГц фиксированная частота, откуда 300? Заявлено — Conversion efficiency: up to about 95% Ну здесь все честно, КПД до 95%, производитель вообще заявляет до 96%, но это в теории, при определенном соотношении входного и выходного напряжения.
А вот и блок-схема ШИМ контроллера и даже пример реализации. Кстати, здесь хорошо видно, что для 8 Ампер тока применяют дроссель не менее 12 Ампер, т.е. 1.5 от выходного тока. Я обычно рекомендую применять 2х запас. Также здесь показано, что выходной диод можно ставить с напряжением 45 Вольт, диоды с напряжением 100 Вольт обычно имеют больше падение и соответственно снижают КПД. Если есть цель повысить КПД данной платы, то со старых компьютерных БП можно наковырять диодов типа 20 Ампер 45 Вольт или даже 40 Ампер 45 Вольт.
Изначально я не хотел чертить схему, плата сверху закрыта деталями, маской, еще и шелкографией, но потом посмотрел, что схему перерисовать вполне реально и решил не изменять традиции :) Индуктивность дросселя я не измерял, 47мкГн взято из даташита. В схеме применен сдвоенный операционный усилитель, первая часть используется для регулировки и стабилизации тока, вторая для индикации. Видно что вход второго ОУ подключен через делитель 1 к 11, вообще в описании заявлено 1 к 10, но думаю что это непринципиально.
Первая проба на холостом ходу, изначально плата настроена на выходное напряжение 5 Вольт. Напряжение стоит стабильно в диапазоне питающих напряжений 12-26 Вольт, ток потребления ниже 20мА так как не регистрируется амперметром БП.
Светодиод будет светить красным если выходной ток больше чем 1/10 (1/11) от установленного. Такая индикация применяется для заряда аккумуляторов, так как если в процессе заряда ток упал ниже чем 1/10, то обычно считается что заряд окончен. Т.е. выставили ток заряда 4 Ампера, светит красным пока ток не упадет ниже 400мА. Но есть предупреждение, плата только показывает снижение тока, зарядный ток при этом не отключается, а просто снижается дальше.
Для тестирования я собрал небольшой стенд, в котором принимали участие.
Ручка и бумажка, ссылку потерял :)
Но в процессе тестирования мне в итоге пришлось потом применить и регулируемый блок питания, так как выяснилось, что из-за моих экспериментов нарушилась линейность измерения/задания тока в диапазоне 1-2 Ампера у мощного блока питания. В итоге сначала я провел тесты нагрева и оценку уровня пульсаций.
Тестирование в этот раз происходило немного по другому чем обычно. Измерялись температуры радиаторов в местах близких к силовым компонентам, так как температуру самих компонентов из-за плотного монтажа измерить было тяжело. Кроме того проверялась работа в следующих режимах. Вход — выход — ток 14В — 5В — 2А 28В — 12В — 2А 14В — 5В — 4А И т.д. до тока 7.5 А.
Почему тестирование происходило таким хитрым способом.
1. Я не был уверен в надежности платы и поднимал ток постепенно чередуя разные режимы работы.
2. Преобразование 14 в 5 и 28 в 12 было выбрано потому, что это одни из самых часто используемых режимов, 14 (примерное напряжение бортовой сети легкового авто) в 5 (напряжение для зарядки планшетов и телефонов). 28 (напряжение бортовой сети грузового авто) в 12 (просто часто используемое напряжение.
3. Изначально у меня был план тестировать пока не отключится или не сгорит, но планы изменились и у меня возникли некоторые планы на компоненты от этой платы. потому тестировал только до 7.5 Ампер. Хотя в итоге это никак не повлияло на корректность проверки.
Ниже пара групповых фото, где я покажу тесты 5 Вольт 2 Ампера и 5 Вольт 7.5 Ампер, а также соответствующий уровень пульсаций. Пульсации при токах 2 и 4 Ампера были похожи, также были похожи пульсации при токах 6 и 7.5 Ампера, потому промежуточные варианты я не привожу.
То же самое что выше, но 28 Вольт вход и 12 Вольт выход.
Тепловой режим при работе со входным 28 Вольт и выходным 12. Видно что дальше ток повышать не имеет смысла, тепловизор уже показывает температуру ШИМ контроллера в 101 градус. Для себя я использую некий лимит, температура компонентов не должна превышать 100 градусов. Вообще это зависит от самих компонентов. например транзисторы и диодные сборки можно безопасно эксплуатировать и при больших температурах, а микросхемам лучше не превышать это значение. На фото конечно видно не очень, плата очень компактная, да и в динамике это было видно немного лучше.
Так как я посчитал, что эту плату могут использовать как зарядное устройство, то прикинул как она будет работать в режиме когда на входе 19 Вольт (типичное напряжение БП ноутбука), а на выходе 14.3 Вольта и 5.5 Ампера (типичные параметры заряда автомобильного аккумулятора). Здесь все прошло без проблем, ну почти без проблем, но об этом позже.
Результаты измерений температур я свел в табличку. Судя по результатам тестов, я бы рекомендовал не использовать плату при токах более 6 Ампер, по крайней мере без дополнительного охлаждения.
Выше я написал, что были некоторые особенности, объясню. В процессе тестов я заметил, что плата ведет себя немного неадекватно при определенных ситуациях. 1.2 Выставил напряжение на выходе в 12 Вольт, ток нагрузки 6 Ампер, через 15-20 секунд напряжение на выходе упало ниже 11 Вольт, пришлось корректировать. 3,4 На выходе было выставлено 5 Вольт, на входе 14, поднял входное до 28 и выходное упало до 4 Вольт. На фото слева ток 7.5 Ампера, справа 6 Ампер, но ток роли не играл, при поднятии напряжения под нагрузкой, плата «сбрасывает» выходное напряжение.
После этого я решил проверить КПД устройства. Производитель привел графики для разных режимов работы. Меня интересуют графики с выходным 5 и 12 Вольт и входным 12 и 24, так как они наиболее близки к моему тестированию.
В частности декларируется — Для 12 Вольт вход и 5 Вольт выход 2A — 91% 4A — 88% 6A — 87% 7.5A — 85%
Для 24 Вольта вход и 12 Вольт выход. 2A — 94% 4A — 94% 6A — 93% 7.5A — Не декларируется.
Дальше шла в принципе простая проверка, но с некоторыми нюансами. 5 Вольт тест прошел без проблем.
А вот с тестом 12 вольт были некоторые особенности, распишу.
1. 28 В вход, 12 В выход, 2 А, все нормально 2. 28 В вход, 12 В выход, 4 А, все нормально 3. Поднимаем ток нагрузки до 6 Ампер, выходное напряжение просаживается до 10.09 4. Корректируем, подняв опять до 12 Вольт. 5. Поднимаем ток нагрузки до 7.5 Ампер, опять падает, опять корректируем. 6. Опускаем ток нагрузки до 2 Ампер без коррекции, напряжение на выходе поднимается до 16,84.
Изначально я хотел показать как оно поднялось без нагрузки до 17.2, но решил что это будет некорректно и привел фото где есть нагрузка. Да, грустно :(
Ну попутно проверил КПД в режиме заряда автомобильного аккумулятора от БП ноутбука. Но здесь также не обошлось без особенностей. Сначала было выставлено 14.3 В на выходе, я провел тест на нагрев и отложил плату. но потом вспомнил, что хотел проверить и КПД. Подключаю остывшую плату и наблюдаю на выходе напряжение около 14.59 Вольт, которое по мере прогрева упало до 14.33-14.35. Т.е. по факту выходит, что у платы есть нестабильность выходного напряжения. и если для свинцово-кислотных аккумуляторов такой разбег не так критичен, то литиевые аккумуляторы такой платой заряжать нельзя категорически.
Тестов КПД у меня вышло два. Основаны они на двух результатах измерений, хотя в итоге отличаются не очень сильно. Р вых — расчетная выходная мощность, значение тока потребления округлено, Р вых DCL — выходная мощность, измеренная электронной нагрузкой. Входное и выходное напряжение измерялось непосредственно на клеммах платы. Соответственно получилось два результата измерений КПД. Но в любом случае видно, что КПД примерно похож на заявленный, хотя и немного меньше. Продублирую то, что заявлено в даташите
Для 12 Вольт вход и 5 Вольт выход 2A — 91% 4A — 88% 6A — 87% 7.5A — 85%
Для 24 Вольта вход и 12 Вольт выход. 2A — 94% 4A — 94% 6A — 93% 7.5A — Не декларируется.
И что вышло в реальности. Думаю что если заменить мощный диод на его более низковольтный аналог и поставить дроссель, рассчитанный на больший ток, то получилось бы вытянуть еще пару процентов.
На этом вроде все и я даже знаю что думают читатели — зачем нам куча тестов и непонятных фоток, просто скажи что в итоге, годится или нет :) И в какой то степени читатели будут правы, по большому счету обзор можно сократить раза в 2-3, убрав часть фото с тестами, но я так уже привык, уж извините.
Итак, резюме.
Плюсы
Вполне качественное изготовление Небольшой размер Широкий диапазон входного и выходного напряжений. Наличие индикации окончания заряда (снижения зарядного тока) Плавная регулировка тока и напряжения (без проблем можно выставить выходное напряжение с точностью 0.1 Вольта Отличная упаковка.
Минусы.
При токах выше 6 Ампер лучше применять дополнительное охлаждение. Максимальный ток не 10, а 8 Ампер. Низкая точность поддержания выходного напряжения, возможная зависимость его от тока нагрузки, входного напряжения и температуры. Иногда плата начинала «звучать», происходило это в очень узком диапазоне регулировки, например меняю выходное от 5 до 12 и при 9.5-10 Вольт тихонько пищит.
Отдельное напоминание: Плата только отображает падение тока, отключить заряд не может, это просто преобразователь.
Мое мнение. Ну вот честно, когда сначала взял плату в руки и крутил ее, осматривая со всех сторон, то хотел хвалить. Сделана аккуратно, особых претензий не было. Когда подключил, то также особо не хотел ругаться, ну греется, так они все греются, это в принципе нормально. Но когда увидел как скачет выходное напряжение от всего чего угодно, то расстроился. Я не хочу проводить расследование этих проблем, так как этим должен заниматься производитель, который зарабатывает на этом деньги, но предположу, что проблема кроется в трех вещах.
1. Длинная дорожка обратной связи, проходящая почти по периметру платы 2. Подстроечные резисторы, установленные вплотную к горячему дросселю 3. Дроссель расположен точно над узлом, где сосредоточена «тонкая» электроника. 4. Применены не прецизионные резисторы в цепях обратной связи.
Вывод — для нетребовательной нагрузки вполне подойдет, до 6 Ампер точно, работает неплохо. Как вариант, использовать плату в качестве драйвера мощных светодиодов, работать будет хорошо. Использование как зарядного устройства весьма сомнительно, а в некоторых случаях опасно. Если свинцово-кислотный еще нормально отнесется к таким перепадам, то литиевые заряжать нельзя, по крайней мере без доработки.
------ Прим.ред. У данной платы (ШИМ контроллера) не было упомянуто еще одно хорошее качество — она шимует до 100%, т.е. при низком входном напряжении она просто закорачивает свой вход и выход, пропуская ток практически напрямую на выход. Вернее, остается небольшая разница в какие-то доли вольта за счет омических потерь в ключе и дросселе. Такую плату можно использовать для питания 12В светодиодной ленты от 12В свинцового аккумулятора. КПД будет довольно хороший, т.к. по большей части ток будет идти через открытый полевик у микросхемы, а в нем потерималы. А когда напряжение на акк. снизится примерно до 12В, напряжение на ленте будет практически повторять напряжение на акк., почти без потерь.
