Питание Fujitsu-Siemens Loox 720
Дата: 17.05.2008
Раздел: Сделай сам
 Приведены экспериментально снятые токи зарядки для КПК Fujitsu-Siemens Loox 720.
Заряд от внешнего лабораторного источника питания
Источник питания Instek GPS-3030DD.
Возможность регулировки / индикации тока / напряжения.
BT, WiFi, IrDA выключены. Процессы остановлены. В слоте установлена карта SD 1Gb. Процессор на "Авто".
Аккумулятор КПК разряжен совсем - не включается.
КПК выключен 0,9А - горит лампа заряда. Крутим ручку тока, минимум 0,8А, чуть ниже - разядка прекращается.
Больше ручки не крутим. Напряжение 5в. Включаем КПК:
1.12А - подсветка максимум.
0.97А - подсветка минимум.

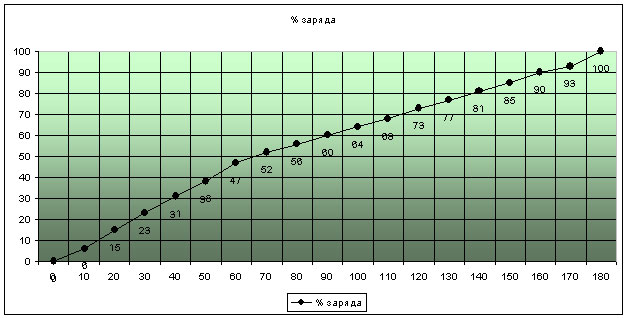

Оставляю КПК включенным, подсветка на максимум.Время % заряда Ток, А
0 0 1,11
10 6 1,10
20 15 1,10
30 23 1,10
40 31 1,11
50 38 1,11
60 47 1,09
70 52 0,89
80 56 0,65
90 60 0,47
100 64 0,38
110 68 0,33
120 73 0,24
130 77 0,24
140 81 0,24
150 85 0,23
160 90 0,23
170 93 0,23
180 100 0,24
Заряд от USB.
Попытка зарядить Loox720 от USB ПК.
Тестирование проводилось на материнской плате Asus P4GD1.
Спаял кабель USB-папа <-> штатный миниджек питания (далее USB-Charge).
Проверил путем развинчивания разводку штатного переходника питания:
+5 (красные): 2, 3, 4, 5.
- (черные) 1, 6, 10, 21.Минуты Ток, А
0 0,89
10 0,85
20 0,84
30 0,82
40 0,79
50 0,77
60 0,74
70 0,69
80 0,46
90 0,29
100 0,18
110 0,12
120 0,08
130 0,01
140 0,01
150 0,01
160 0,01
170 0,02

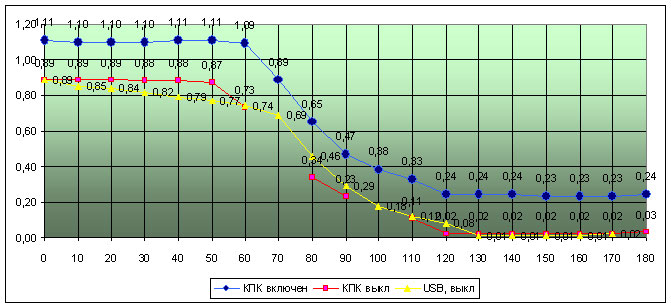

Все результаты тестирования на одном графике.
В независимости от силы тока КПК всегда заряжается примерно на 2,5 часа.
Замечу, что для возможности зарядки КПК по USB-Charge, необходимо подключение шнура напрямую к порту ПК, например? если подключить через 2-х метровый удлинитель, зарядка возможна только при добавлении в схему подключения штатного кабеля синхронизации. Т.е. получается обычное подключение, только в роли внешнего источника питания выступает шнур USB-Charge.
