Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001


Разместил 10.11.2010   nik34

Обзоры и тесты nik34 прислал:

Обзор зарядного устройства на солнечной батарее
Обзор с разборкой зарядного устройства на солнечной батарее.
Автор: Скороходов Антон.





Поделиться этой страницей в:


Давно хотел приобрести зарядное устройство сотового телефона от солнечной энергии. Причем не только солнечную батарею, но и со встроенным аккумулятором. Что бы солнечное зарядное устройство лежало на подоконнике и заряжалось 2-3 дня, пока телефон не исчерпает заряд своего аккумулятора. Затем энергия аккумулятора солнечного зарядного устройства заряжает аккумулятор сотового телефона. Не зависеть от розетки это удобно!

В продаже появилось зарядное устройство на солнечной батарее HP-Z001 фирмы HIGHPAQ по очень демократичной цене. В описании на сайтах устройство выполнено в виде брелка.

Обзор зарядного устройства на солнечной батарее

Однако в магазине мне досталось устройство без прищепки. Ну да ладно – с ключами я носить бы его не стал, устройство быстро бы поцарапалось.

Упаковано в добротную коробку:

Обзор зарядного устройства на солнечной батарее

Обзор зарядного устройства на солнечной батарее

Упаковка хороша – как будто берешь в руки хорошую и дорогую вещь.

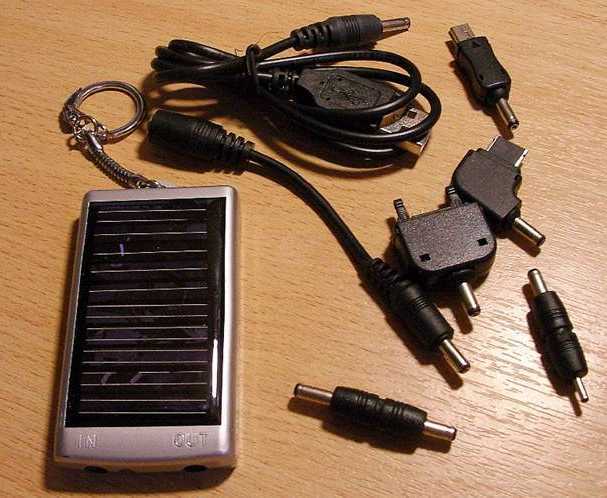

Комплект как в рекламе – переходники для разных типов телефонов, зарядный кабель от USB, само устройство и инструкция:

Обзор зарядного устройства на солнечной батарее

В комплекте есть 5 типов переходников. Однако, было бы не плохо снабдить накопитель и стандартным USB гнездом - в некоторых случаях это бы помогло заряжать телефоны или другую аппаратуру со своим, специфичным разъемом, но имеющего свой кабель заряда от USB.

Как выше указывал – устройство выполнено не в виде брелка.

Само устройство было в защитной пленке. Корпус на вид металлический, но как оказалось корпус пластиковый, но окрашен очень качественно.

Устройство снабжено светодиодом заряда. Заряжаясь от USB светодиод мигает зеленым светом. При заряде от солнца горит красным. Причем яркость светодиода меняется в зависимости от силы света падающего на устройство. Это очень наглядно и удобно.

Однако, нет возможности оценить насколько заряжен аккумулятор в данный момент.

Также имеются два гнезда – IN и OUT. Первый предназначен для зарядки встроенного в устройства аккумулятора от USB, второй выход устройства - для зарядки портативной техники.

Обзор зарядного устройства на солнечной батарее

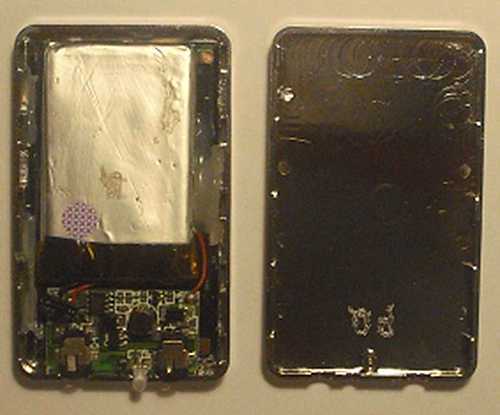

Разъём зарядки от USB не контачил, пришлось разбирать устройство. Корпус был не склеен. Видно вставлен шуруп, однако он короткий и не доставал до второй части корпуса.

Обзор зарядного устройства на солнечной батарее

Внутри устройство состоит из платы, солнечной батареи, аккумулятора и проводников которые все это соединяют.

На аккумуляторе нет опознавательных знаков. Размеры аккумулятора 45х34х4 мм. Очень сомнительно, что ёмкость аккумулятора составляет заявленные в инструкции 1350 мА*ч.

На полностью разряженном устройстве (на аккумуляторе 3.2 В) при зарядке от USB сила тока зарядки аккумулятора составила 175 мА. В инструкции сказано, что заряжать устройство от компьютера нужно не более 5 часов. Если учесть, что в данном устройстве не обнаружено контроллера заряда внутреннего Li-ion аккумулятора, то получается ёмкость этого аккумулятора 5*175 мА = 875 мА*ч.

Пока измерял зарядный ток обнаружил интересную вещь – на входе кабеля USB – 5,1 В, а на разъеме устройства уже 4, 6 В. Проверив сопротивление зарядного кабеля получилось, что сопротивление плюсового и минусового провода по 2.2 Ом итого 4.4 Ом. Это объясняет наличия разницы на входе и выходе кабеля. При подачи 5 В непосредственно на вход устройства ток вырос до 500 мА. Получается что падение на зарядном кабеле производителем заложено не случайно. При росте напряжения на аккумуляторе во время заряда ток естественно, для этого случая, уменьшался практически линейно.

Так как на аккумуляторе не указана ёмкость и если учесть что данный экземпляр был единственный в магазине и снят с витрины, и неизвестно сколько он у них хранился, возможно что просто попался неудачный экземпляр с "уставшим" аккумулятором.

Очень пугает отсутствие в устройстве схемы заряда аккумулятора. А что будет если забыть про устройство, подключенное для зарядки к USB?

Солнечная батарея на внешний вид не вызывает никаких вопросов. Изготовлена очень качественно.

Ток короткого замыкания солнечной батареи не менее 50 мА при 1000 Вт/м2. Зная истинную емкость аккумулятора несложно подсчитать, сколько времени устройство будет заряжаться от солнца.  (850/50=17 часов на ярком солнце. Прим.ред.)

Однако, после недолгого и бережного пользования устройства на солнечной батарее, да и на корпусе тоже появились незначительные царапины.

В целом устройство имеет хорошее соотношение цена/возможности.

К сожалению ёмкость аккумулятора недостаточна для зарядки коммуникатора. Однако для телефонов попроще, с аккумулятором малой ёмкости, считаю, неплохим выбором.

Итак:

Плюсы устройства:

- Низкая цена;
- Неплохой набор переходников;
- Стильный дизайн.

Минусы:

- Нет возможности оценить в каком состоянии встроенный аккумулятор;
- Меньшая ёмкость аккумулятора, чем заявленная в инструкции (возможно только в данном экземпляре);
- Нет стандартного гнезда выхода USB;
- (Медленная скорость зарядки от солнечной батареи. Прим.ред.)

Автор: Скороходов  Антон.

Г. Томск

Mosfet00@gmail.com



Источник:
www.mobipower.ru





Поделиться этой страницей в:

Рейтинг статьи
Средняя оценка: 4 из 5. Голосов: 29

Проголосуйте, пожалуйста, за эту статью:
Класс! Очень хорошо! Сойдёт 3-й сорт еще не брак Ерунда
(отлично!)(хорошо)(сойдет)(так себе)(плохо)

Статьи в тему: Обзоры и тесты
Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917
 Нагрузка током неоригинальных разъемов XT60 и T-PLUG с ebay
 Плата мощной повышайки на TPS61088A
Заряженные мышки или тест пяти универсальных зарядных устройств  Нагрузка током неоригинальных разъемов XT60 и T-PLUG с ebay  Плата мощной повышайки на TPS61088A

Связанные темы

Солнце
Солнце


Комментарии к статье

Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001 | 9 Комментариев

Спасибо за проявленный интерес

Вы не можете отправить комментарий анонимно, пожалуйста зарегистрируйтесь.

Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
Разместил: vladlat
Дата: 11.11.2010

"vladlat писал(а):
А как Вам такой девайс http://www.ipaqchoice.com/lv/accessories/3/214 ? Брату в магазине в Риге он купил за 10 лат (примерно 600 российских рублей)...

Никак.
Таких аккумуляторов с солнечной батареей размером с ладошку продается множество. Вот только толку от солнечной батареи никакого, слишком мелкая. Тем более, если заметите, там на фото виден аморфный фотоэлемент, а это значит, его КПД вдвое ниже кристаллов, да ещё и выгорать будет.
Так что, игрушка, не более. Хотя, иногда и просто поиграться полезно. Smile"

http://mobipower.ru/modules.php?name=Forums&file=viewtopic&p=1500#1500

А девайс серьёзней этого китайского барахла. Даже меня раскладная солнечная зарядка серьёзней!

    Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
    Разместил: vladlat
    Дата: 11.11.2010

    ...так как в ней аккумулятор на 1.5Ач...


      Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
      Разместил: nik34
      Дата: 11.11.2010

      Vladlat, ворос же здесь не в качестве или сравнении китайской техники, а, скорее, показать устройство типовых моделей изнутри.
      Т.е. что можно ожидать от изделий соответствующего уровня.



      Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
      Разместил: nik34
      Дата: 11.11.2010

      Поэтому Антону в любом случае, спасибо.


      Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
      Разместил: vladlat
      Дата: 13.11.2010

      Solar Mobile Charger SBC-03



Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
Разместил: Mosfet
Дата: 12.11.2010

Используется или монокристаличиский или поликристалический кремний.

Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
Разместил: W94nN65
Дата: 26.08.2011

[b]в обзоре поделка ![/b]
.
купил с таким название оригинал !
(коробка та-же но устройство на порядок аккуратнее сделано)

корпус метал ! .
.для разборки два винтика с торца
..и вся конструкция ВЫДВИГАЕЦА ! из корпуса !

разобрал специально .

.монтаж намного акуратнее !
и он двух сторонний !
.
гнёзда одно мин-юсби второе круглое
(всё подписано на корпусе )

аккумулятор с маркировкой 1350ма
светодиод одноцветный зелёный

есть юсби шнурок для питания внешних устройств
.
.

    Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
    Разместил: W94nN65
    Дата: 26.08.2011

    фотки

    из нутри


    .
    .
    http://i25.fastpic.ru/big/2011/0826/c1/e5546e2c5be7d7fc39e5e944fb240dc1.jpg
    .
    http://i26.fastpic.ru/big/2011/0826/a2/8e4ec5b2ec8d1c8da619a20d0ced6fa2.jpg

    ..
    ...
    .....
    с наружи
    http://i26.fastpic.ru/big/2011/0826/94/fd8fc07e4dca8a39c9b07583b3534b94.jpg
    .
    http://i25.fastpic.ru/big/2011/0826/2b/531ab320c81aa9b00ce5b27b2c0cdd2b.jpg
    .
    http://i26.fastpic.ru/big/2011/0826/8d/d9ac2c75ca6f9bcc0b09c4d3da05dd8d.jpg
    .





Re: Обзор зарядного устройства на солнечной батарее HIGHPAQ HP-Z001
Разместил: vepr
Дата: 29.06.2016

Почему-то многие жалуются, что батареи не соответствуют заявленным показателям. Проверял свое зарядное на солнечных батареях sititek sun-battery duos, можно сказать что почти соответствует своим 10000 мАч. Поэтому можно подзарядить не только телефон.
