Разместил 11.02.2011   nik34

Обзоры и тесты nik34 прислал:

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917
Тест-обзор пяти универсальных зарядных устройств для зарядки практически любых моделей Li-Ion и Ni-Cd/Ni-Mh аккумуляторов в полевых условиях. Даны сравнительные характеристики и рекомендации по правильному использованию "на природе".





Поделиться этой страницей в:


Введение

Два года назад мы проводили тест 4-х универсальных зарядных устройств (ЗУ). За прошедшее время, часть этих зарядников устарели и исчезли из продажи, некоторые немного изменили свою внешность, и, вероятно, внутреннюю начинку. В любом случае, назрела необходимость нового теста в преддверии наступающего летнего сезона.

И, может быть, даже не столько с целью выявить лучшую модель, как будет видно ниже, у каждой есть особые "фишки", которые найдут своих поклонников, сколько для того, чтобы оценить их границы возможностей при мобильном применении и найти особенности, которые лучше учесть заранее, собираясь в места далёкие от розетки.

Итак, сейчас начало 2011г. В тесте участвуют зарядники от 3-х производителей. Один из критериев отбора, это обновление устройства, т.к. обзор старых моделей можно найти в предыдущей статье. По этой причине в нынешний тест не попали зарядники от AcmePower, поскольку за эти два года ассортимент они так и не поменяли, а тест ЗУ CH-P1670 был в прошлом обзоре.

Основные критерии для выбора моделей ЗУ для похода - это надёжность и универсальность, т.е. такой зарядник, как минимум, должен:
1. заряжать практические все типы Li-Ion(Li-Po) аккумуляторов,
2. заряжать обычные NiCd-NiMh "пальчики",
3. питаться не только от сети 220 В, но и от автомобильного прикуривателя 12 В,
4. быть механически прочным.

С сегодняшнем тесте участвуют:

1. Ansmann Digi Charger Vario (обновленный вариант победителя прошлого обзора);

2. Ansmann Digi Charger Vario Pro;

3. Robiton SmartCharger Universal;

4. Robiton SmartCharger Plus;

5. GooD GD-917, от неизвестного китайского производителя. Участвует вне конкурса.


Часть 1. Заявленные характеристики и общие свойства.

Все модели имеют приблизительно одинаковую конструкцию, напоминающую компьютерную мышку у которой верхняя часть раздвигается и позволяет зажимать аккумуляторы при зарядке. Под сдвижной частью находятся подвижные контакты, позволяющие подключить аккумуляторы разных типов.

По всей видимости, на сегодня, это оптимальная конструкция механики для универсального зарядного устройства.

Все ЗУ позволяют заряжать большинство известных и даже будущих моделей аккумуляторов, имеют множество защит и развитую систему индикации. Все автоматически определяют полярность, состояние и тип заряжаемых аккумуляторов. Имеют встроенные защиты от перегрева, таймеры и т.д.

В трех из пяти ЗУ используется жидкокристаллический (ЖКИ) дисплей, в остальных - светодиоды.

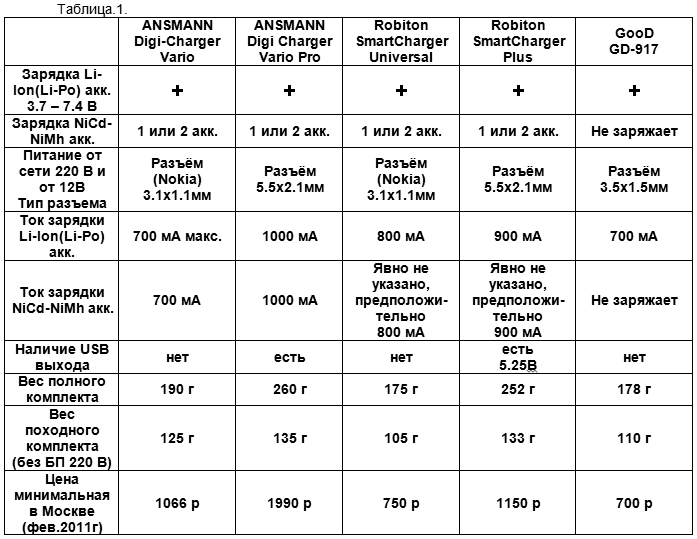

Основные характеристики зарядников сведены в таблицу.



Примечания:
1. Указанный вес, является реальным измеренным.
2. В походный комплект включены только само зарядное устройство и провод прикуривателя к нему.
3. Указанная цена является минимально найденной в Москве. В среднем, она выше на 10…40%.

Рассмотрим "пациентов" подробнее.

Упаковка.

Все ЗУ упакованы в блистер, поэтому хорошо защищены.

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.1. Пять зарядников.

Комплектация.

Чтобы не повторяться, замечу:

1. Бумажная инструкция по эксплуатации, либо подробные надписи на русском языке есть во всех ЗУ, кроме GD-917.

2. Размер всех ЗУ приблизительно одинаков. Только Vario Pro чуть более компактен, чем остальные. Впрочем, это не пошло ему на пользу, т.к. уменьшилась механическая жесткость конструкции и она стала менее прочной.

Ansmann Digi Charger Vario (обновленный вариант победителя прошлого обзора);

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.2. Комплектация Ansmann Digi Charger Vario (новый)

Комплектация:
- Зарядное устройство,
- Блок питания на 220 В,
- Шнур для подключения к прикуривателю с предохранителем,
- Палочка для сдвигания подвижных контактов при установке заряжаемого аккумулятора.

ANSMANN Digi Charger Vario Pro

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.3. Комплектация ANSMANN Digi Charger Vario Pro

Комплектация:
- Зарядное устройство,
- Блок питания на 220 В, с плоскими контактами, плюс 2 переходника для европейских и американских розеток.
- Шнур для подключения к прикуривателю без предохранителя.

Robiton SmartCharger Universal

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.4. Комплектация Robiton SmartCharger Universal

Комплектация:
- Зарядное устройство,
- Блок питания на 220 В,
- Шнур для подключения к прикуривателю с предохранителем.
- Палочка для подгонки контактов при вставлении аккумулятора. Хранится в виде стилуса, как в КПК. (Виден выступ внизу корпуса.) Это более удобно, в отличие от Ansmann Vario.

Robiton SmartCharger Plus

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.5. Комплектация Robiton SmartCharger Plus

Комплектация:
- Зарядное устройство,
- Блок питания на 220 В,
- Шнур для подключения к прикуривателю с предохранителем.

GooD GD-917

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.6. Комплектация GooD GD-917

Комплектация:
- Зарядное устройство,
- Блок питания на 220 В,
- Шнур для подключения к прикуривателю с предохранителем.

Замечание по поводу выходных разъёмов питания для ЗУ.

Все ЗУ имеют отдельный блок питания, вставляемый в розетку, т.к. в корпус ЗУ подаётся только напряжение примерно 12В, а электроника внутри уже сама обеспечивает зарядку аккумуляторов. Т.е. вместо штатных адаптеров питания может быть использован любой другой с не худшими параметрами и подходящим разъемом на выходе.

У моделей Ansmann Digi Charger Vario Pro и Robiton SmartCharger Plus разъём питания - это стандартный круглый разъём 5.5 х 2.1 мм. Это можно считать плюсом, т.к. модели гибких солнечных батарей от компании SunCharger, а также накопители и буферы от "Vampirchk-Sun" имеют разъёмы такого же типа, что улучшает совместимость моделей и избавляет от лишних проводов.

Более того, всегда есть возможность использовать общие провода и блоки питания у "Вампирчика" и ЗУ.

Сравнение размеров.

Много говорить здесь нет смысла, просто приведу картинки, где можно оценить относительные размеры этих зарядников. Первой, для масштаба, положена обычная компьютерная мышка.

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.7. Сравнение размеров ЗУ (последовательность, как в Таблице.1.)

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.8. Сравнение размеров ЗУ (Вид сбоку)

Видно, что по размерам они приблизительно одинаковы. Похоже, что это оптимальный размер для таких ЗУ.

Особенности конструкции.

Рассмотрим теперь некоторые особенности конструкции наших зарядников.

Механическая прочность всех ЗУ, кроме Vario Pro замечательная. В них используются две направляющие для подвижной части, что придает жесткость в боковых направлениях подвижному зажиму, который может двигаться только вдоль продольной оси ЗУ.

Большая жесткость механики также позволяет использовать более тугие пружины, поэтому аккумуляторы в этих 4-х ЗУ зажимаются надёжно и однозначно.

В Vario Pro, к сожалению, используется только одна направляющая, поэтому подвижная часть заметно болтается влево/вправо. Зажимать в ней прямоугольные литиевые аккумуляторы ещё возможно, т.к. они ставятся обычно симметрично вдоль оси ЗУ, а вот с установкой круглых аккумуляторов типа АА, ААА, 18650 уже проблемы, пока их установишь, да так, чтобы был надёжный контакт - изругаешься. Да и пружина очень мягкая, надёжно аккумуляторы не фиксирует, чуть что - вываливаются.

Пройдемся немного подробнее по каждому из ЗУ. Пока без электрических измерений.

ANSMANN Digi-Charger Vario

В отличие от описанного в более ранней статье, внешних изменений практически никаких, за исключением того, что в "старой" модели использовались два светодиода для индикации состояния зарядки, а в новой модели они заменены одним двухцветным.

В отличие от "старой" модели, появился держатель для "стилуса", что снижает риск его потери. Впрочем, не слишком удобный - торчит сбоку и цепляется за всё.

ANSMANN Digi Charger Vario Pro

Большой экран с голубой подсветкой отображает:
1. тип подключенной батареи (LiIon 3.7V, LiIon 7.4V, NiMh 1.2V).
2. уровень заряда батареи в виде столбчатой диаграммы из 4х градаций.
3. предупреждение при ошибке зарядки.
4. работает ли устройство в режиме выдачи напряжения на USB выход.

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.8. Экран Digi Charger Vario Pro

ЗУ имеет дополнительный выход USB, от которого могут питаться различные гаджеты.

Напряжение на USB появляется при подключении какой-либо нагрузки к нему. Интересной особенностью устройства является то, что мощность в этом выходе может быть получена не только от блока питания, но и от внешнего аккумулятора. Т.е., вставив в ЗУ какой-нибудь литиевый аккумулятор на 3.7В мы через USB выход будем способны заряжать других потребителей, питаясь от этого аккумулятора.

Возможна одновременная зарядка аккумулятора и выдача мощности в USB выход при подключении зарядника к сети.

Возможность, конечно, удобная, но лучше не рассчитывать запитать свой телефон от запасного аккумулятора, поскольку, по всей видимости, отдавать большие токи при работе от аккумулятора, этот USB выход не способен, а устройства, требующие экстренной подзарядки, с севшим аккумулятором, потребляют как раз максимальный ток.

При больших токах внутренняя схема Vario Pro просто останавливает зарядку и засыпает. Т.е. при подключении полузаряженного сотового - зарядка идёт, а при подключении более мощной нагрузки, требующей около 0.5А (что еще вписывается в стандарт USB) - зарядки нет. Однако, при работе от блока питания этих ограничений не наблюдается - 0.5А наружу устройство выдаёт исправно.
Также, при работе USB порта от внешнего аккумулятора, следует соблюдать правильную полярность установки этого аккумулятора. Об этом в русской инструкции не сказано, только в дополнительном квитке на немецком и английском, вложенном в блистер.
Из плюсов данного ЗУ можно отметить возможность заряжать цилиндрические литиевые аккумуляторы, например, популярных размеров 18650 или А123.

Но, повторюсь, к заряднику надо приспосабливаться, т.к. контакты очень мягкие механически, все болтается, то контакт есть, то его нет... , в общем, работать неудобно, механика не слишком удачная

(Врочем, это только мое личное мнение, и кому-то устройство может и понравится.)

Robiton SmartCharger Universal

Простая конструкция внешне почти полностью повторяет "старый" вариант зарядника Ansmann Digi Charger Vario, описанный в более ранней статье. Из отличий, только "прикольная" стилусоподобная "колупалка" для подгонки подвижных контактов, которая прячется в корпус зарядника. Решение вполне удобное - и не мешает, и всегда под рукой.

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.9. "Стилус" от Robiton SmartCharger Universal

Robiton SmartCharger Plus

В отработанную конструкцию стандартного SmartCharger был добавлен экран, дополнительный электрод для зарядки аккумуляторов, требующих малых токов заряда (типа "Крона") и механизм, позволяющий раздвинуть зажим на дополнительные 15мм.

Экран небольшой, но информативный. Число градаций измеряемого напряжения на аккумуляторе не 3 или 4, а 5, в отличие от других ЗУ, рассмотренных здесь. Также, на экране указывается тип заряжаемого аккумулятора (LiIon или Ni-Cd/Ni-Mh) и его напряжение (1.2В, 3.7В или 7.4В).

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.10. Экран Robiton SmartCharger Plus

Из всех рассмотренных ЗУ, Robiton SmartCharger Plus способен заряжать наибольшее число типов конструкций аккумуляторов, а именно:

1. Li-Ion 3.7В и 7.4В от фотовидеокамер и других гаджетов.
2. Цилиндрические Ni-Cd/Ni-Mh аккумуляторы размеров АА, ААА и т.п.
1. Призматические Ni-Cd/Ni-Mh аккумуляторы типа "жвачка".
2. Аккумуляторы с корпусом типа "Крона".
3. Цилиндрические Li-Ion аккумуляторы типов А123, 18650 и т.п.

Т.е. является наиболее универсальным из всех, рассмотренных здесь, марок зарядных устройств.

В отличие от ЗУ, представленных выше, в данном заряднике для того, чтобы подвинуть подвижные контакты, при установленном аккумуляторе не требуется дополнительный "стилус", т.к. контакты имеют "ручки" на нижней поверхности зарядника, что весьма  удобно.

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.11. "Ручки" для регулировки положения подвижных контактов.

Следующей особенностью данного ЗУ, является наличие USB выхода для питания различных гаджетов. Напряжение на этом выходе появляется только при подключенном блоке питания.

Впрочем, ложку дегтя в эту большую бочку меда всё же добавлю.

Тестируемый экземпляр зарядника почему-то отказывался заряжать аккумуляторы при подключении через подвижные контакты. Для выяснения причины этого, пришлось разобрать корпус ЗУ. Дело было в некачественной пайке направляющей одного из контактов, которая просто отвалилась - что делать, "made in China". После дополнительной пропайки, всё заработало как положено.

Хотя, объективности ради, замечу, что остальные элементы на плате были распаяны достаточно качественно, и вообще, качество сборки электроники (пайка, промывка) было гораздо лучше, чем у образцов, тестируемых в "старом" обзоре.

GooD GD-917

Ну что сказать? Простой зарядник, для Li-Ion аккумуляторов, Ni-Cd/Ni-Mh не заряжает.

Имеет небольшой ЖКИ экран с зеленоватой подсветкой. Впрочем, информативность экрана небольшая, можно увидеть уровень напряжения на заряжаемом аккумуляторе (три градации) и момент окончания заряда. Собственно, всё. Но, в данном случае, большего и не нужно.

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Рис.12. Экран GooD GD-917

Плюсом данного ЗУ является то, что он, так же, как и предыдущий - Robiton SmartCharger Plus, имеет на днище дополнительные "ручки" для регулировки положения контактов, при вставленном аккумуляторе.

Напоследок, сравним, аккумулятор какого максимального размера может быть установлен в каждый из ЗУ.

1. Ansmann Digi Charger Vario            - 56 мм;
2. Ansmann Digi Charger Vario Pro     - 75 мм;
3. Robiton SmartCharger Universal     - 54 мм;
4. Robiton SmartCharger Plus             - 71 мм;
5. GooD GD-917                                  - 55 мм.


Часть 2. Электрические испытания.

Предупреждаю сразу и честно, точность этих проверок достаточно низкая, т.к. из измерительных инструментов использовался лишь цифровой мультиметр. Результаты, полученные здесь, следует рассматривать как оценочные, чтобы понять порядок величин и сравнить некоторые параметры зарядников в одинаковых условиях. (Не часто они вместе собираются.)

Ток холостого хода

Этот параметр влияет на то, насколько безопасно будет забыть эти ЗУ подключенными к буферному аккумулятору после окончания зарядки. Входной ток всех зарядников незначительно менялся от напряжения питания, возрастая с ростом этого напряжения. Измерялся ток собственного потребления при двух напряжениях 8 и 12 В.

1. Ansmann Digi Charger Vario            - 15...18 мА;
2. Ansmann Digi Charger Vario Pro      - 21...27 мА;
3. Robiton SmartCharger Universal      - 20...27 мА;
4. Robiton SmartCharger Plus             - 30...33 мА;
5. GooD GD-917                                  - 4...5 мА !

Как видим, в данном тесте, однозначно выигрывает самый простой зарядник GD-917. Думаю, его можно без опаски оставлять на ночь на зарядку аккумулятора, не опасаясь глубокого разряда буфера от которого он будет питаться.

Разряд аккумуляторов через ЗУ.

Не обнаружен ни в одном из зарядников, т.е. при пропадании питания, ни один из ЗУ аккумуляторы не разряжает, и можно безопасно оставлять Li-Ion аккумуляторы установленными в ЗУ после окончания зарядки.

Работа при нестабильном напряжении (например, от солнечной батареи).

Этот тест проводился путем изменения напряжения питания ЗУ и отслеживания порога выключения ЗУ, при зарядке различных типов аккумуляторов. А также, поведение электроники ЗУ при низком напряжении.

Для туриста этот параметр может быть интересен в случае питания ЗУ от неизвестного маломощного источника напряжения, а не обязательно только от прикуривателя 12 В (10…14 В).

1. Ansmann Digi Charger Vario

Зарядка Li-Ion 3.7В продолжалась до напряжения питания около 6В. При дальнейшем снижении зарядка прекратилась и не начиналась даже после поднятия напряжения питания до 12В. Это плохо, т.к. не позволяет питаться напрямую от солнечной батареи.
Зарядка Ni-Cd/Ni-Mh шла до 5В не прерываясь.

2. Ansmann Digi Charger Vario Pro

Зарядка Li-Ion 3.7В прекращалась при напряжении около 8.5В. При зарядке Ni-Cd/Ni-Mh пальчиков остановка заряда была при 8В.
Но зарядник отключал только ток, подаваемый в аккумулятор. Сам же не отключался до 5В. При восстановлении питания (выше 8.5В) зарядка снова восстанавливалась. Т.е. возможно питание ЗУ от 12В солнечной батареи напрямую.

3. Robiton SmartCharger Universal

Зарядка Li-Ion 3.7В проходила до напряжения питания около 5.5В. Далее зарядка отключилась и не восстановилась после поднятия напряжения питания до 12В. Т.е. зарядка напрямую от солнечной батареи противопоказана.
Зарядка Ni-Cd/Ni-Mh шла до 3В не прерываясь. Снижался только ток зарядки начиная примерно вольт с девяти. При увеличении напряжения зарядка восстановилась.

4. Robiton SmartCharger Plus

Зарядка Li-Ion 3.7В проходила до напряжения питания около 6В. Далее зарядка отключилась и не восстановилась после поднятия напряжения питания до 12В. Т.е. зарядка напрямую от солнечной батареи противопоказана.
Зарядка Ni-Cd/Ni-Mh шла до 5В не прерываясь. Ток достаточно резко снижался в диапазоне примерно 6...7В. При увеличении напряжения зарядка восстановилась.

5. GooD GD-917

Зарядка Li-Ion 3.7В проходила до напряжения питания около 6В. Далее зарядка отключилась и не восстановилась после поднятия напряжения питания до 12В. Т.е. зарядка напрямую от солнечной батареи противопоказана.

Для удобства, сведем эти данные в таблицу

Тест обзор пяти универсальных зарядных устройств Ansmann Digi Charger Vario, Ansmann Digi Charger Vario Pro, Robiton Smart-Charger Universal, Robiton Smart-Charger Plus, GooD GD-917

Проверка зарядки Li-Ion(Li-Po) аккумуляторов на 7.4 В не проводилась, но предполагаю, что порог отключения зарядки будет, приблизительно, в районе 9...10 В.

Как видим из данного теста, ни один зарядник, кроме Ansmann Digi Charger Vario Pro не подходит для прямого подключения к солнечной батарее при зарядке Li-Ion аккумуляторов. При первом же плотном облачке эти ЗУ будут отключать зарядку и останавливаться.

С зарядом Ni-Cd/Ni-Mh аккумуляторов ситуация чуть получше, т.к. при последующем увеличении напряжения, зарядка у всех ЗУ восстанавливается.

Вывод:

Для нормальной работы всех ЗУ, кроме Ansmann Digi Charger Vario Pro нужен промежуточный буфер между солнечной батареей и ЗУ. Да и для Vario Pro буфер тоже не помешает, т.к. у ЗУ потребление тока не постоянное, а импульсами, и энергия, идущая от солнечной батареи, будет просто пропадать в те промежутки времени, когда ЗУ потребляет её меньше, чем та может отдать.

Оценка КПД зарядки

Данный тест показывает, насколько бережно ЗУ расходует входную энергию. Это важно в походных условиях, т.к. источники электричества имеют весьма ограниченную мощность, которую следует максимально экономить.

Честно говоря, результаты печальные. Об экономии производитель заботился в последнюю очередь - лишь бы зарядник не слишком грелся.

Проверка проводилась при напряжении питания 12В. Сравнивалась мощность, забираемая от источника питания и отдаваемая в аккумулятор 3.7В.

Таблица КПД зарядного устройства.
1. Ansmann Digi Charger Vario            55%
2. Ansmann Digi Charger Vario Pro      56%
3. Robiton SmartCharger Universal      51%
4. Robiton SmartCharger Plus              53%
5. GooD GD-917                                   50%

Точность измерения КПД приблизительно плюс/минус 5%, поэтому, можно считать, что все зарядники имеют близкий КПД - около 50%. Разброс незначительный.

Измерения для других типов аккумуляторов - Li-Ion 7.4В и Ni-Cd/Ni-Mh, не проводились.

Полагаю, что при зарядке Li-Ion аккумуляторов 7.4В КПД будет чуть выше, чем измеренный на 3.7В, а при зарядке Ni-Cd/Ni-Mh аккумуляторов - наоборот, ниже, как это было видно из результатов предыдущего обзора - на уровне 30...40%.

Проверка реального зарядного тока.

В Таблице.1. приведены значения зарядного тока для разных ЗУ, указанные производителем. Однако, интересно взглянуть, каким же током будет заряжаться реальный аккумулятор разными ЗУ в одинаковых условиях. В качестве тестового был взят Li-Ion аккумулятор 3.7В, полузаряженный (напряжение на нём в процессе заряда было около 3.6В).
Получили следующие токи его зарядки:

1. Ansmann Digi Charger Vario            460 мА
2. Ansmann Digi Charger Vario Pro      310 мА
3. Robiton SmartCharger Universal      530 мА
4. Robiton SmartCharger Plus              430 мА
5. GooD GD-917                                   360 мА

Эти циферки могут быть полезны для выбора ЗУ под свои аккумуляторы. Т.е. если, например, в комплекте много аккумуляторов достаточно большой ёмкости (от видеокамер, и т.п.), то лучше купить зарядник с большим током зарядки, чтобы не ждать слишком долго её окончания.

Если много "мелких" по ёмкости аккумуляторов, то имеет смысл приобрести зарядник с меньшим током зарядки, т.к. он обеспечивает более "бережное" обращение с аккумулятором.


Часть №3. Самая интересная. Выводы.

1. За последние два года, качество исполнения всех ЗУ стало примерно одинаковым и достаточно высоким. Но в любом случае, в походе их стоит оберегать от влаги, т.к. изделия предназначены для работы в домашних условиях и защиты плат от воды нет никакой.

2. Универсальность наиболее "продвинутых" моделей стала выше, за счёт возможности заряда новых типов аккумуляторов (циллиндрических Li-Ion, "Кроны" и т.п.).

3. Технические характеристики - КПД, зарядные токи, поведение при нестабильном питании - практически не изменились. Что естественно, т.к. покупатель, особенно не подкованный технически, обращает внимание на "одежку", а проверить качество внутренности не имеет.

4. Улучшилась индикация. Многие ЗУ имеют ЖКИ дисплеи вместо простых светодиодов.

5. Распределение мест.

По совокупности характеристик, для использования "на природе" я бы расположил зарядники в такой последовательности

1-е место: Robiton SmartCharger Plus

2-е место: Ansmann Digi Charger Vario и Robiton SmartCharger Universal

3-е место: Ansmann Digi Charger Vario Pro и GooD GD-917


Robiton SmartCharger Plus
- Имеет максимально широкий ряд заряжаемых аккумуляторов.
- Имеет прочную механическую конструкцию.
- Имеет информативный ЖКИ экран.
- Есть USB выход, работающий от источника питания.
- Относительно небольшая цена.

Ansmann Digi Charger Vario и Robiton SmartCharger Universal
- Хорошие простые зарядники без "наворотов". Имеют приблизительно одинаковые характеристики, поэтому выбор оставим за пользователем.

Ansmann Digi Charger Vario Pro
- Это, скорее, домашняя модель, чем походная. Её значительный плюс - корректная работа при нестабильном питании, компенсируется минусом малой механической прочности и слабых контактов. В общем, нежное создание - даже покрытие корпуса у него выполнено из бархатистого пластика. :-)  Хотя и достаточно универсален - заряжает почти всё, плюс даже может питать внешние устройства от вставленного в него аккумулятора.

GooD GD-917
Простой зарядник для Li-Ion аккумуляторов 3.7В и 7.4В.
Удобная, надёжная конструкция. И лидер по экономичности на холостом ходу - как минимум, потребляет ток раз в пять меньше, чем все остальные ЗУ. Плюс ЖКИ экран. Но не заряжает Ni-Cd/Ni-Mh аккумуляторы, поэтому и идёт вне конкурса.

6. Поскольку, устойчивой работы от нестабильного источника питания не обеспечивает ни одно ЗУ (кроме Vario Pro, да и то, без гарантий), то использование буферного аккумулятора между солнечной батареей и зарядником, считаю если не обязательным, то сильно желательным. Если, конечно, не собираетесь бегать переподключать ЗУ после каждого облачка.

Конечно, данный тест не полон и не слишком точен (для этого нужно более сложное оборудование и гораздо больше времени), но его задача, как говорилось вначале, сориентировать пользователя в выборе ЗУ для "походных" задач - не каждый может себе позволить приобрести пять зарядников и выбрать лучший - у нас такая возможность появилась и мы ей воспользовались. Надеюсь, полученные результаты пригодятся не только нам.

Образцы зарядных устройст были предоставлены на тестирование интернет-магазином www.mobilpower.ru.


Автор: Носов Николай. 11.02.11

Все статьи на сайте разрешены к копированию, но с обязательным указанием ссылки на нас www.mobipower.ru.




Источник:
http://mobipower.ru/





Поделиться этой страницей в:

Рейтинг статьи
Средняя оценка: 5 из 5. Голосов: 28

Проголосуйте, пожалуйста, за эту статью:
Класс! Очень хорошо! Сойдёт 3-й сорт еще не брак Ерунда
(отлично!)(хорошо)(сойдет)(так себе)(плохо)

Статьи в тему: Обзоры и тесты
DC-DC преобразователь, как это иногда бывает
 Обзор внешних аккумуляторов-накопителей
 Сравнение двух малюток с честными 2600мАч
DC-DC преобразователь, как это иногда бывает  Обзор внешних аккумуляторов-накопителей  Сравнение двух малюток с честными 2600мАч


Комментарии к статье

Заряженные мышки или тест пяти универсальных зарядных устройств | 0 Комментариев

Спасибо за проявленный интерес

Вы не можете отправить комментарий анонимно, пожалуйста зарегистрируйтесь.


Статьи в тему
Обзоры и тесты
Самодельная складная солнечная батарея из дешевых китайских модулей
Самодельная складная солнечная батарея из дешевых китайских модулей
Стабилизатор для динамовтулки
Стабилизатор для динамовтулки
Походный павербанк: 5 или 12 вольт?
Походный павербанк: 5 или 12 вольт?
Вампирчик и гибкая солнечная батарея на Алтае
Вампирчик и гибкая солнечная батарея на Алтае
Тест мощного универсального аккумулятора накопителя XPal XP18000.
Красивое разочарование - тест накопителя XPal XP18000

А Вы знаете, что возможно... ?

 Подписаться на rss рассылку Читать нас через RSS

 Читать нас на Твиттер Читать нас на Твиттер

 Наши новости на e-mail Получать наши новости на e-mail

 Напечатать текущую статью Напечатать текущую статью


Реклама
По вопросам размещения рекламы


Интересно





Количество подписчиков на RSS
Загрузка страницы: 0.02 секунды
